自動掃描3D 感測器 LJ-S8000 系列

透過簡單的系統建構實現穩定的3D影像檢查

1臺便能實現外觀檢查、尺寸檢查和辨別檢查

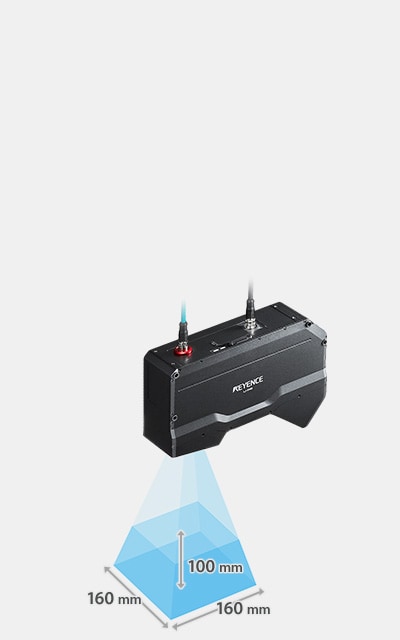

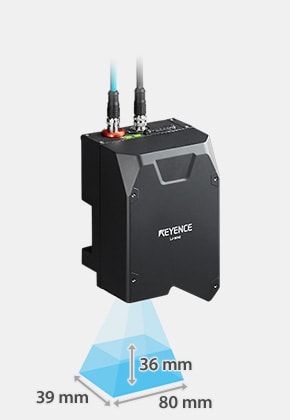

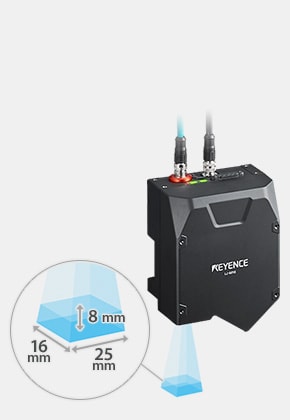

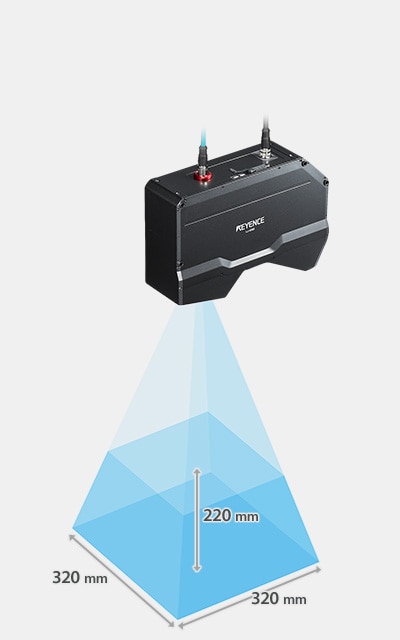

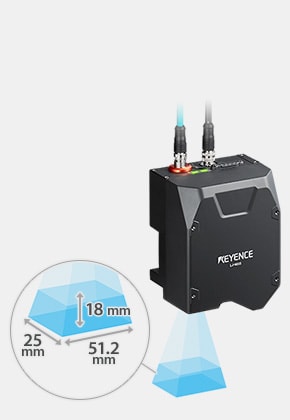

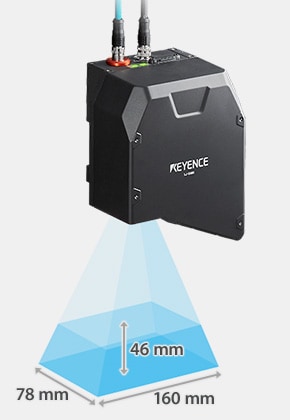

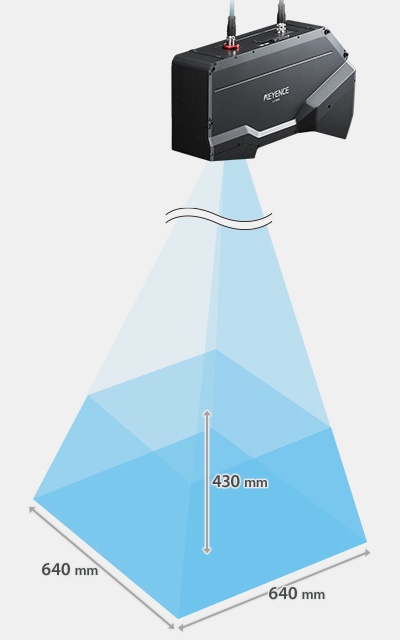

擁有7種感測頭的產品陣容，涵蓋最大視野640 mm × 640 mm等類型，可因應各種應用案例
最快0.2秒拍攝完成

LJ-S8000 系列 - 自動掃描3D 感測器

採用世界首創馬達掃描光切斷方式的3D感測器LJ-S8000 系列，內建雷射光源與掃描機構，因此不需要照明、驅動載物臺和編碼器，只需安裝即可進行尺寸、外觀、形狀等的檢查和辨別。此外，透過拍攝最快0.2秒、重複精度0.3 μm的超高速且超高精度可對各種材質之目標物進行線上全數檢查。且配備了無需專業知識、只需選擇影像即可進行設定的「拍攝導航」功能，只需選擇最佳影像即可完成調整，能大幅減少設定和調整所需的工時。

產品特性

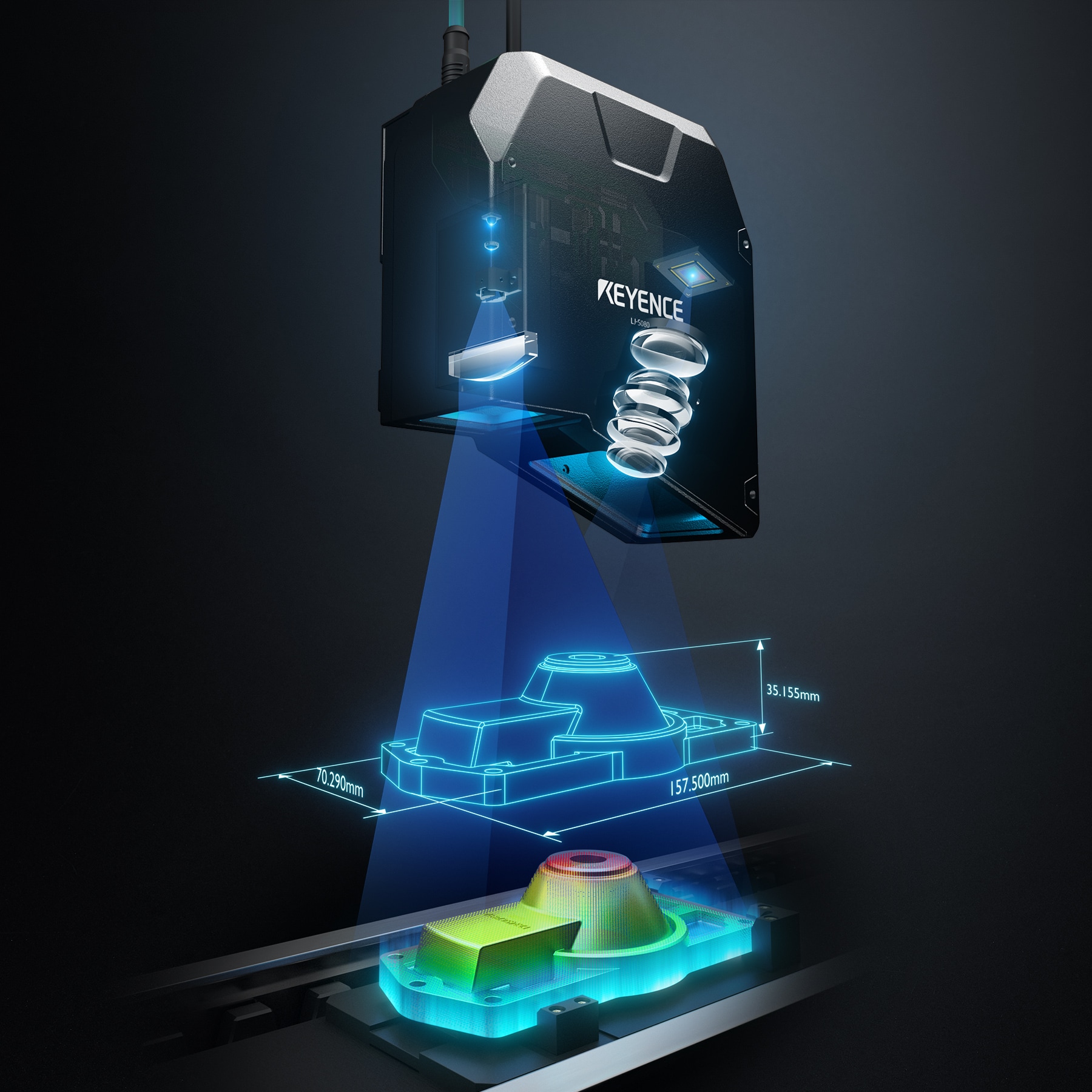

世界首創 內建掃描機構 無需繁瑣調整，即可實現高精度且穩定的檢查

透過專門設計的馬達使用光切斷光學系統進行掃描，實現了大景深。無需花費精力調整對焦或建構驅動載物臺系統，就能拍攝高精細的3D影像。

1

高亮度藍光雷射
透過提高聚光密度和使成像光變得更清晰來實現高精度化。
2

高精細CMOS
3

無刷直驅馬達
實現了無接點的超高耐久性。

無需使用照明 / 滑臺 / 編碼器

不需照明

不需滑臺

不需編碼器

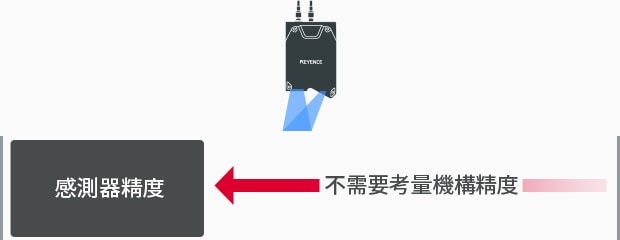

即使不特別注意機構精度，也能實現高精度檢查

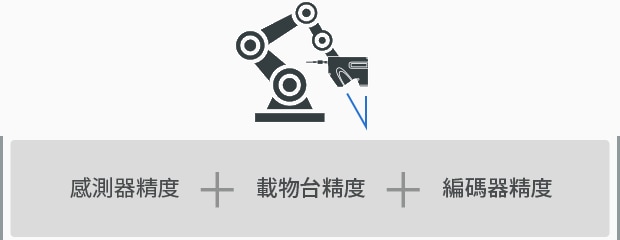

以往的輪廓儀

感測器精度、載物臺精度、編碼器精度

LJ-S8000 系列

不需要考量機構精度

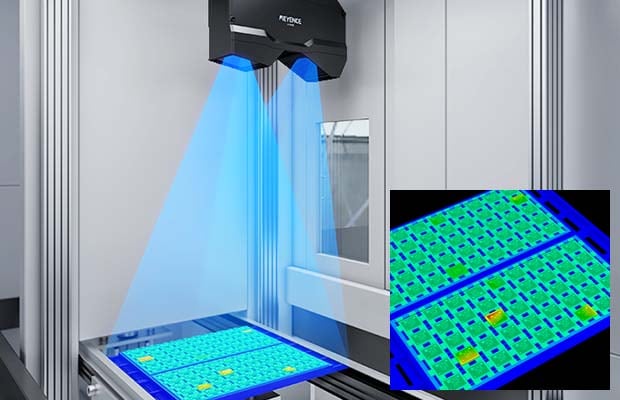

1 臺便能進行量測 / 外觀檢查 / 辨別檢查

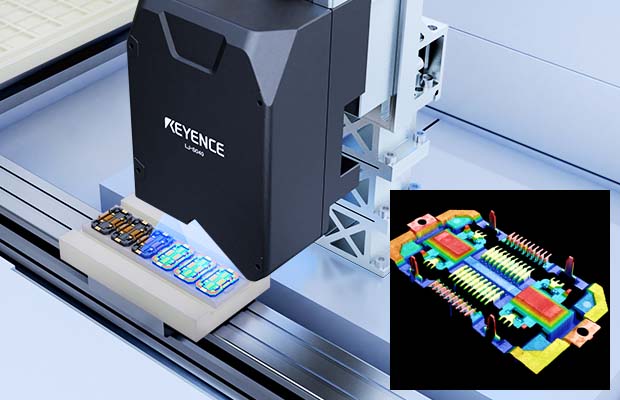

量測連接器端子的平整度

3D化各種檢查手法

3D尺寸量測：
與以往的面型CAMERA僅提供濃淡資訊不同，這款3D尺寸測量儀還能結合高度資訊進行檢查，實現穩定的檢測。
提供多種工具，可進行高度、平面度、位置、寬度、面積、體積、角度和幾何尺寸的量測。

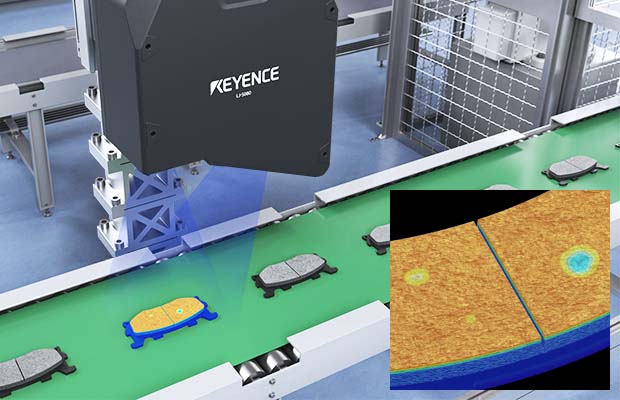

3D外觀檢查 / 辨別檢查：

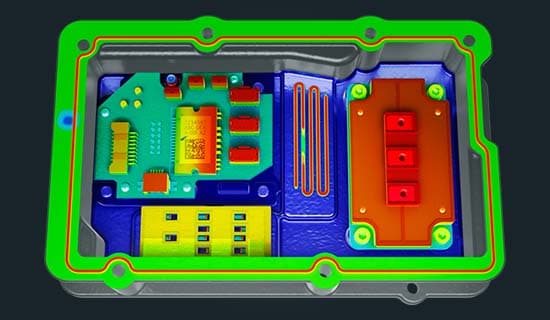

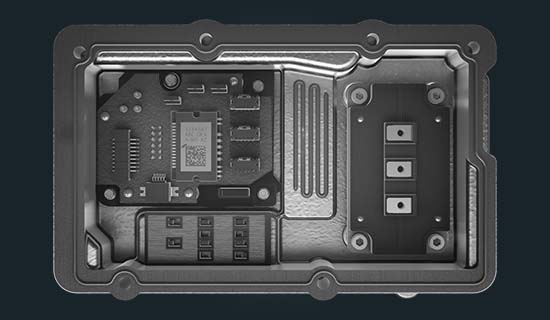

利用高度量測資料的高低差來表現色彩變化的「高度影像」，可以不受目標物表面刻印或圖案等表面狀態的影響，檢測出表面的凹凸等特徵。此外，可同時獲取濃淡影像，以進一步提升穩定性並滿足廣泛的應用需求。
