超高精細線上輪廓感測器 LJ-X8000 系列

以最高的精度對一切目標物進行量測

推出 大視野、高精度機型
超高精度線上量測

  • 超高精度
  • 任何材質均可應對
  • 設定只需 3 步

LJ-X8000 系列 - 超高精細線上輪廓感測器

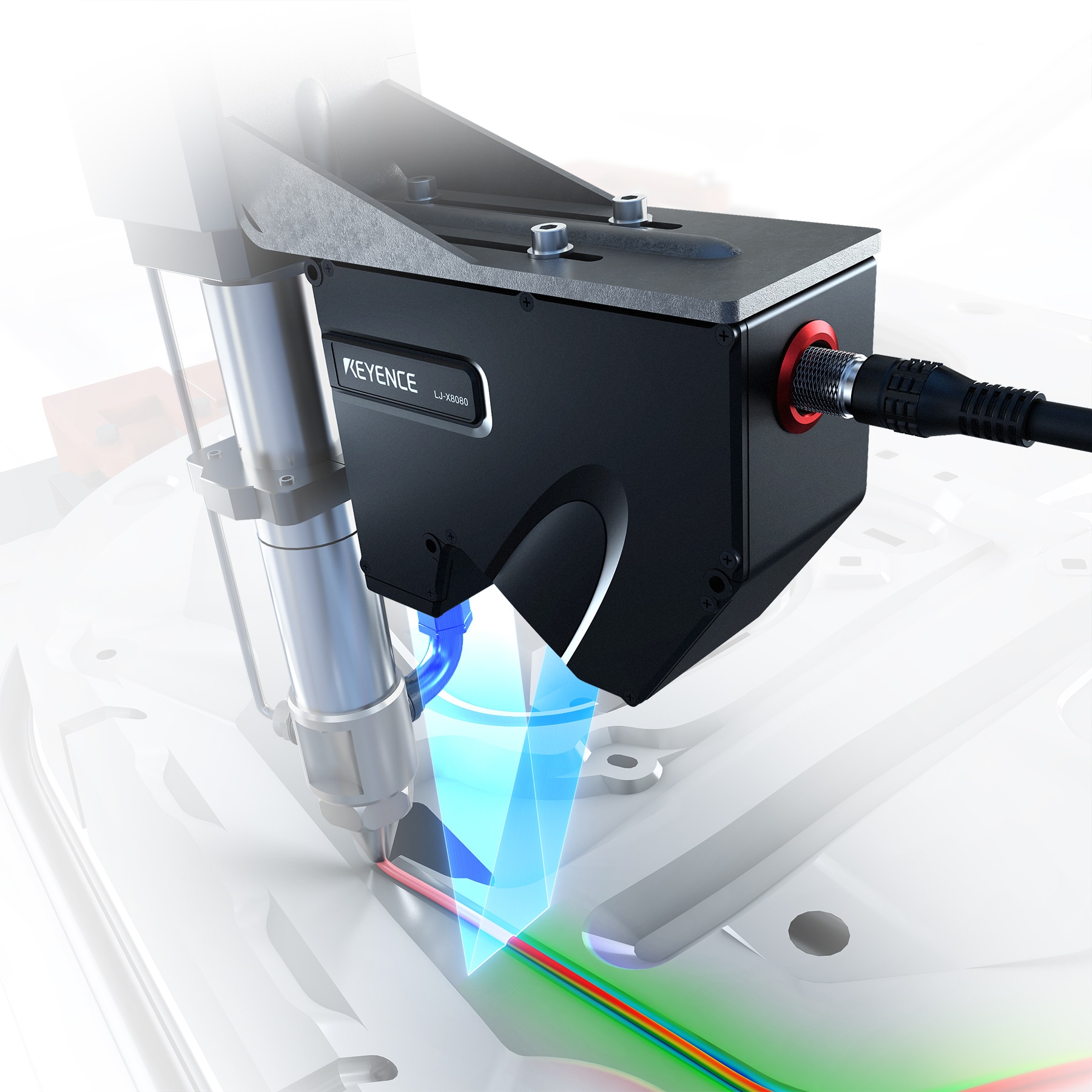

LJ-X8000系列實現了業界最高的3200點資料/輪廓超高精密量測。超高精細線上輪廓測量?jī)x器LJ-X8000，是一種可以精確捕獲"真實形狀"、三次元高度檢測的雷射位移計（2D?3D）。在超高精度量測的同時，以最快的速度實現16kHz的高速採樣。另外，由於可以檢測輸送過程中的所有方向的錯位，例如錯位和顫動，並可以自動進行校正和測量，因此可以實現穩定的自動100％檢查，而無需花費時間來對準或停止線上輸送。在實現了高清且使用方便的狀態，只需三步驟即可輕鬆完成設置，因此可以大大減少安裝和設定更改的工時。

繁瑣的3D影像處理加速程式碼的開發 - 自動生成原始碼 -

3D影像處理開發支援軟體 LJ Developer可使3D影像處理的二次開發業務輕鬆無比。
只要掌握2D影像處理的相關知識，即可輕鬆開發出限定的開發人員才能開發的3D影像處理軟體。

  • 尺寸量測、外觀檢查、位置補正、去除干擾過濾器、影像合成功能、3D影像描繪功能等，共準備3種類的程式庫
  • 透過滑鼠操作專用UI，即可直觀設定量測
  • 透過自動生成原始碼功能，可輕易嵌入至使用者的程式之中

更多內容

產品應用

  • 拼板焊接的形狀檢查

  • 端子的間距與段差

  • 纜線的凹凸檢查

  • 端子的高度

產品應用

產品特性

超高精細量測 解析度為以往的4倍

透過業界最高3200點資料/輪廓的超高精細量測，可極為準確地描繪目標物的形狀。 藉由呈現「真實的形狀」，可以正確量測及檢查。

傳統

  • 粗
  • 偏差、誤差
  • 易受表面狀態的影響

LJ-X8000

  • 極細
  • 正確
  • 無論何種表面狀態都可穩定量測

能夠超高精度的理由

如果只是單純提高 CMOS 的畫素?cái)?shù)，則每個畫素的尺寸將會變小，無法獲得足夠的受光量。最終導致高度方向的精度降低及目標物檢查能力降低。LJ-X8000 系列為消除此現象，採用了以下新技術。

柱面物鏡

採用獨創設計的柱面物鏡，照射平行光。抑制目標物表面反射光的散射。

大口徑鏡頭

採用獨家的光學設計，並搭載了受光面積為傳統鏡頭 3 倍的受光鏡頭，實現受光量的提升。

高精細 CMOS 為傳統之 4 倍

搭載新開發的高精細 CMOS，實現業界最高的 3200 point/profile。

輪廓校準功能

生成 3D 影像時，對 2D 輪廓的位置的 X?Z?θ 分別進行補正。消除振動、偏心、工件彎曲或起伏等的影響，生成適於檢查的影像。

無輪廓校準

受到運送導致的振動的影響，無法生成最佳的 3D 影像。

有輪廓校準

使用輪廓校準，可以生成最佳的 3D 影像。在線上實現對撞擊痕跡、缺陷等的穩定檢查。

完整的陣容設計 符合所有的應用需求

LJ-X8000 系列具有適應多種多樣的檢查內容需要的可選項，可實現任何生產現場品質的提升、人力節省及確立新工藝。

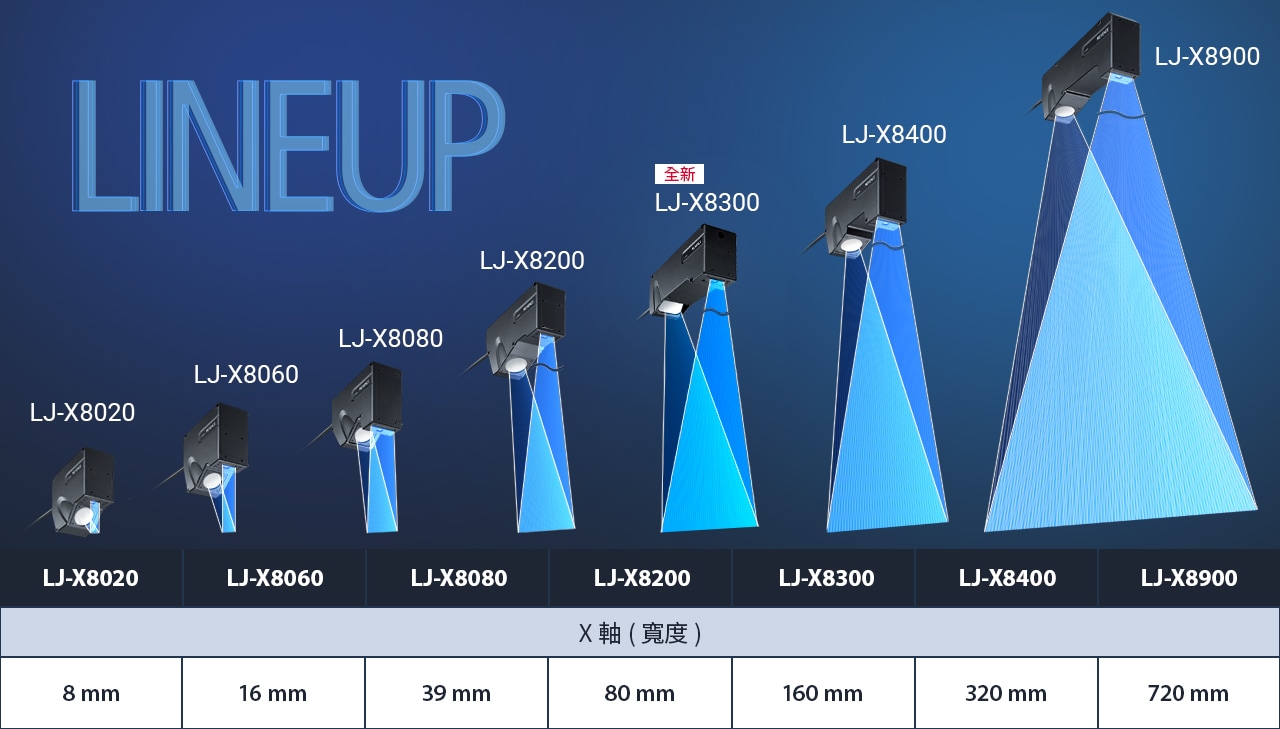

感測頭陣容豐富，依照量測範圍共有七種可供選擇。超長程機種最大可支援至720 mm，不論任何場景都能對應。
