線上投影影像測量儀 TM-X5000 系列

捕捉輪廓，保證精度

在線上實現正確、高速的量測。

  • 瞬間完成量測
  • 偏移工件位置捕捉
  • 以豐富的工具進行簡單設定

TM-X5000 系列 - 線上投影影像測量儀

TM-X5000 系列透過捕捉目標外形輪廓，能快速且精確地進行量測。其雙遠心光學系統可在大景深範圍內提供高解析影像，搭配低畸變鏡頭與專用演算法，可於整個視野內進行高精度量測，無需精準定位、額外光源或現場校正。系統操作簡易，僅需三步驟即可完成設定，並內建超過 100 種量測與檢測工具，包括 GD&T、公差比對與缺陷距離檢測，適合多種線上量測應用。

產品應用

  • 導線架的尺寸量測

  • 軸的外徑、異物尺寸量測

  • 注射針的前端尺寸量測

  • 工具的偏擺、位置量測

產品應用

產品特性

大口徑 120 mm 型登場

以往最大直徑 65 mm 新產品最大直徑 120 mm

推出從?6 mm的小型超高精度機型到?120 mm的超大視野機型的4個機型的產品陣容，可根據情況選擇。

既使工件錯位，仍可正確量測

在投光測`受光測都採用W遠心光學系統，可清晰拍攝邊緣，並在目標物錯位時，確保量測精度不變。
可在±20 mm的景深範圍內，保證性能。

保證全視野的精度

無需為提高精度進行調整和校正

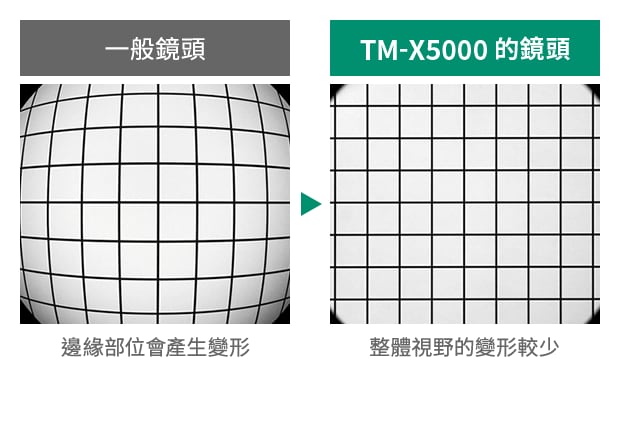

藉由影像變形小的低失真鏡頭與獨家算法，不再需要照明及目標物的位置調整和校正。此外，也可發行校正證明書。

以豐富的工具進行簡單設定

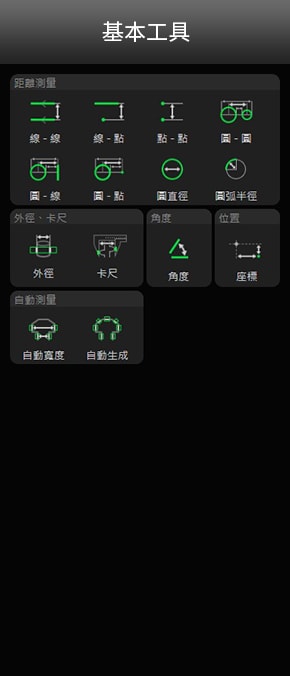

量測工具一目了然且設定輕鬆

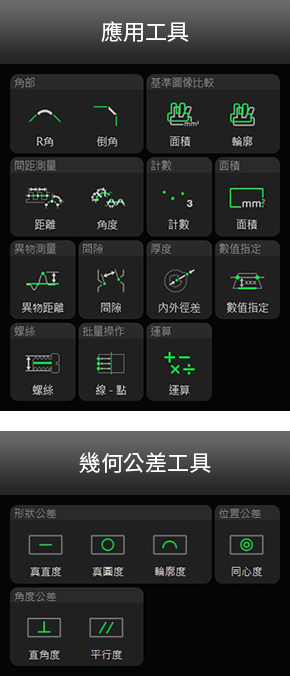

依據不同的組合方式，備有100多種量測工具。支援尺寸量測、幾何公差量測、基準面積比較、異物距離量測等線上檢測所需的各種量測內容。
