KV-X 系列 ×

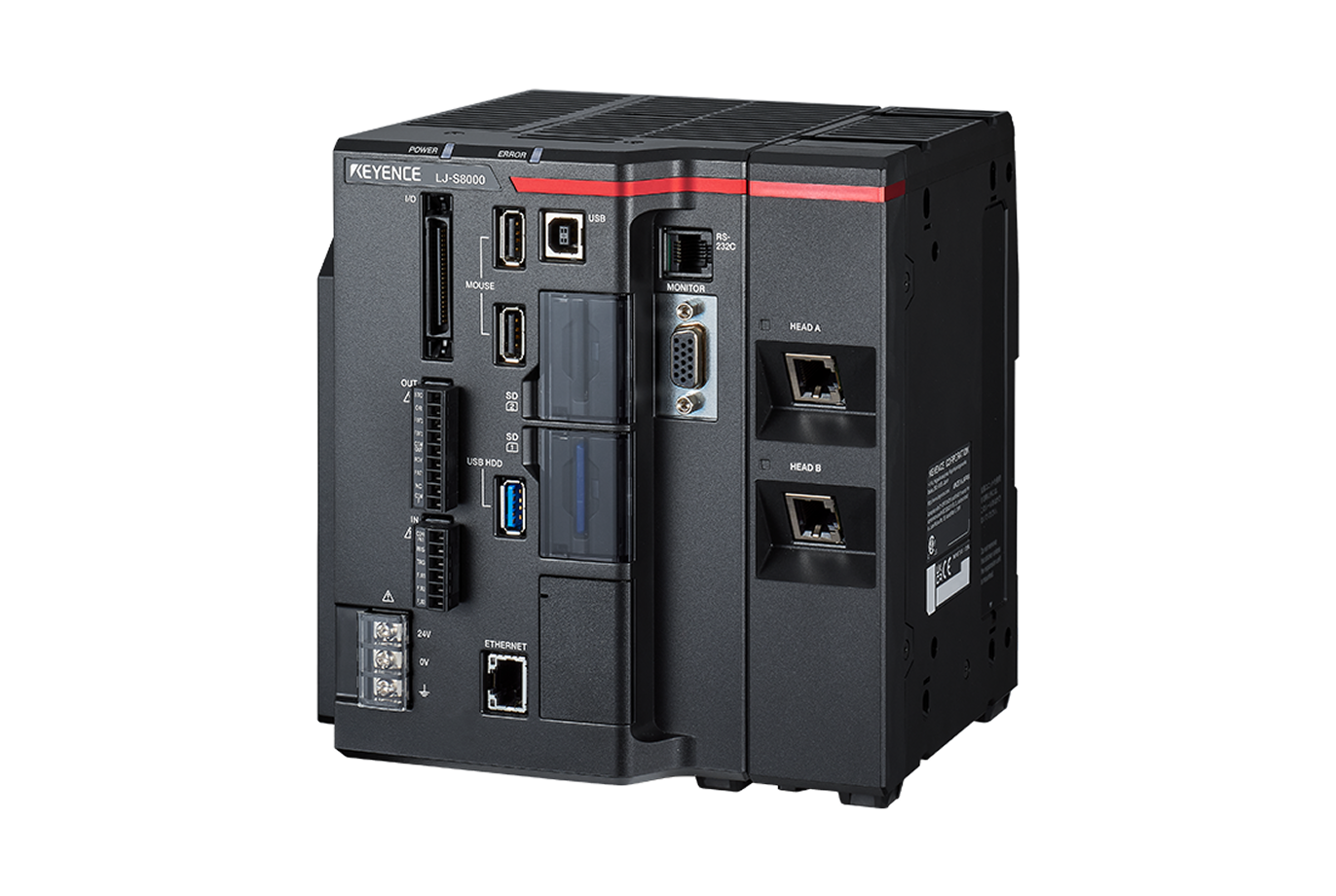

LJ-S8000 系列
EtherNet/IP? 連接指南
LJ-S8000 系列
步驟 3 : KV-X 系列連接設置
本節介紹如何連接名為 「Vendor Series」 的虛構設備。實際使用時請將「Vender Series」替換為要連接的設備。
重點
對於 CPU 功能版本為 2.0 或更高版本的 KV 系列，可以將變數分配給 EtherNet/IP 的連接。
在 EtherNet/IP 連接上分配變數時，請在“CPU 系統設定”對話框中的“系統設定”的“其他設定”中勾選“更新 Ether-Net/IP 設定時顯示"變數設定"對話框（E）。
通過從“KV STUDIO”功能表中選擇 [ 檢視（V）] ? [CPU 系統設定 （P）] 來顯示“CPU 系統設定”對話框。
已勾選“更新 EtherNet/IP 設置 設定時顯示"變數設定"對話框（E）”的情況下，在更新 EtherNet/IP 設定並確認設備編輯器的更改內容時，將顯示一個對話框，用於將變數分配給連接。
1. 啟動 KV STUDIO 並創建一個新專案。將支持的機型設置為 "KV-X520"，然後點擊 [OK]。
顯示 [確認單元配置設定] 對話框。點擊 [是 （Y）]。
2. 顯示單位編輯器。在「設置單元（2）」選項卡上，點擊 EtherNet/IP 設置的圖示。此時將顯示配置類型選擇對話框。點擊 [手動 （M）]。
3. 在「單元設置 （2）」選項卡中，設置 KV-X 系列的 IP 位址。在此範例中配置設置如下所示。
* 需要執行Step4以導入感測器設置檔案。導入感測器設置檔案後，請繼續執行Step5。
4. 選擇 [EDS 檔案（D）] → [登錄（I）] 以導入Keyence的感測器設定檔案（ez1檔案）或 EDS檔案。
* 從Keyence網站下載感測器設定檔案。
5. 使用乙太網電纜連接 KV-X 系列和 EtherNet/IP 設備後，在 [EtherNet/IP 設定] 視窗中選擇 [檔案（F）] → [自動配置（S）]。
6. 當單元編輯器上的配置與實際設備的配置不同時，會顯示一個確認專案傳輸?shù)膶υ捒颉Ｊ褂肬SB電纜連接PC和 KV-X 系列後，點擊 [是（Y）]。
7. 專案傳輸完成後，顯示 [設備查找設定]對話框。然後點擊 [查找 （F）]。自動配置完成後，將自動添加 「Vendor Series」。然後點擊 [OK] 關閉 [EtherNet/IP 設置] 視窗。
重點
當選中“更新 EtherNet/IP 設置 （E） 時顯示“變數設置”對話框”時，將顯示 [EtherNet/IP 設備變數設定] 對話框。
輸入分配給連接的變數名稱，然後按下 [OK]。
- 手動設置設備配置的方法
在“EtherNet/IP 設定”的 [設備清單 （1）] 選項卡中，拖放“Vender Series”並創建設備配置。
傳輸和監控設置數據
1. 從功能表中選擇 [監控器/模擬器（N）] > [ PLC傳輸 →監控器模式 （C）]。
在 [PLC傳輸] 對話框中，點擊 [執行（E）]。

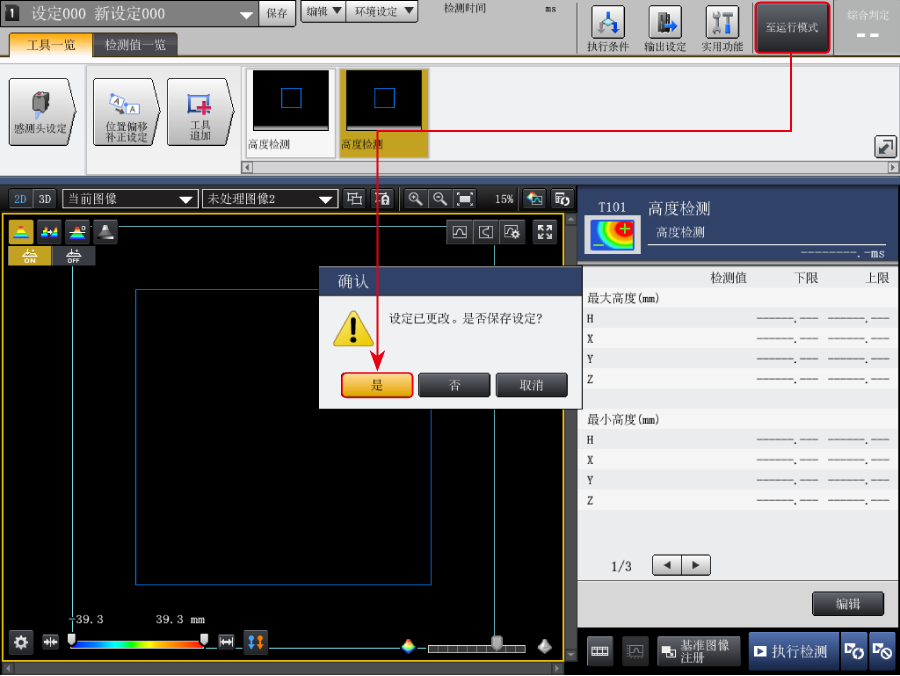

2. 如果在傳輸數據之前和之後都顯示以下對話框，請兩次點擊 [是（Y）]。
3. 右鍵點擊工作空間中的“Vender Series”，然後選擇 [感測器IO監控（M）]。
可以輕鬆監控感測器的資訊。
重點
還可以通過啟動即時時序圖監視器在波形圖上檢查資訊。
右鍵按下「感測器 I/O 監視」並選擇 [即時時序圖監控器（H）]。
不需要調整範圍，因為即時時序圖監控器會自動執行縮放。
如何通過程式來操作參數
從而更改設定值
感測器的設定值可透過以下兩種方法更改：
A : 從PC更改
B : 從階梯圖程式更改
* 以下將以感測器MU-N（FD-0*C）為例進行說明。
A : 從 PC 更改
要從 PC 更改設置，請使用 KV STUDIO 中的傳輸適配器功能。
1. 在工作空間中展開單元配置。右鍵點擊「MU-N（FD-0*C）」並選擇 [傳輸適配器設定 （A）]。
2. 在「MU-N（FD-0*C）」的對應參數上打勾，然後輸入設定值。
點擊 [寫入適配器 （W）] 將設定值寫入感測器。
*要讀取感測器的設置值，請選擇 [讀取適配器 （R）]。
B : 從階梯圖程式更改
透過階梯圖程序，使用顯示報文通訊來更改設置值。
要使用 KV STUDIO 執行顯示報文通訊，請使用感測器設定指令（SPWR [感測器參數寫入] 和 SPRD [感測器參數讀取]）。
1. 在編輯器模式下，創建一個階梯圖程式，如下所示。
* 有關參數編號，請參閱參數清單。
3. 當 MR100 處於ON狀態時，設置值會被改寫。
* 將設定值存儲在 DM4 中（[結果存儲位置] + 4）。
重點
RT（即時）編輯功能
當您使用階梯圖程式時，您可以直接將元件註釋或參數名稱輸入到自動搜索並顯示輸入候選項。
步驟 5 : LJ-S8000 系列控制步驟
可透過EtherNet/IP進行通訊的內容
LJ-S8000 系列可透過 EtherNet/IP 輸出結果資料 （測量結果、判定結果等）。此外，也可以使用指令由PLC進行觸發，或切換檢測設定。
循環通訊資料的指定狀態

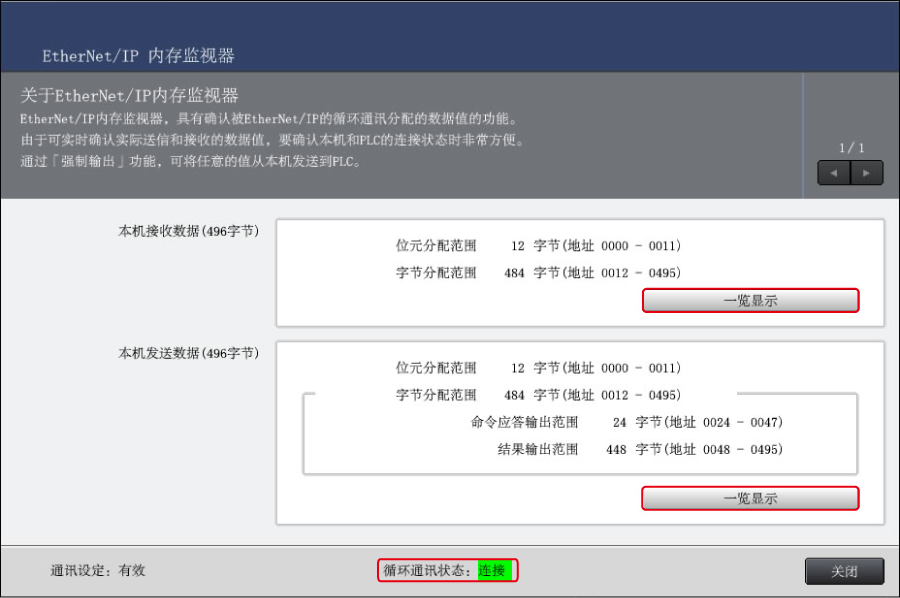

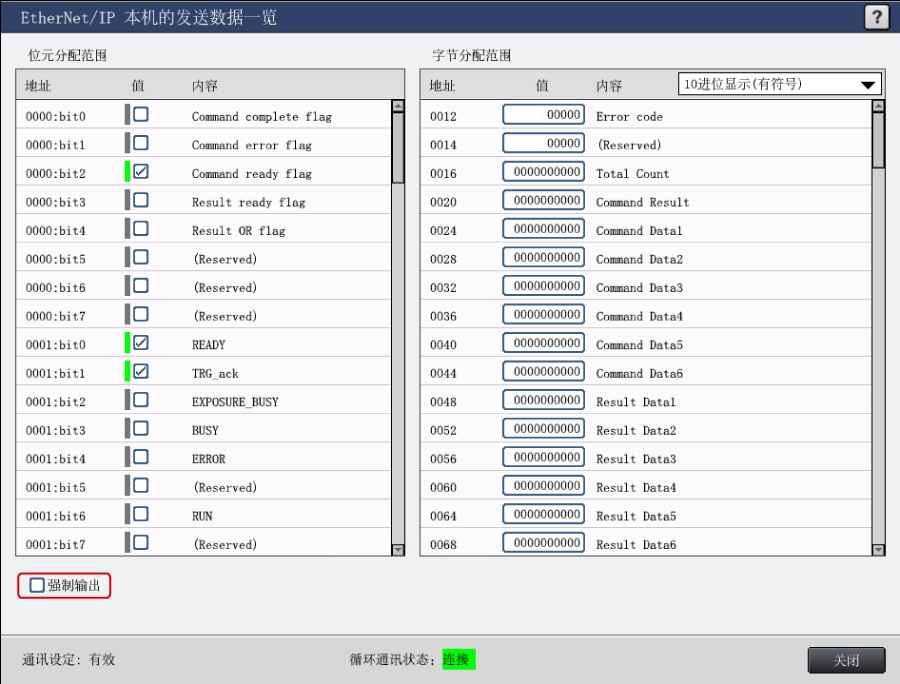

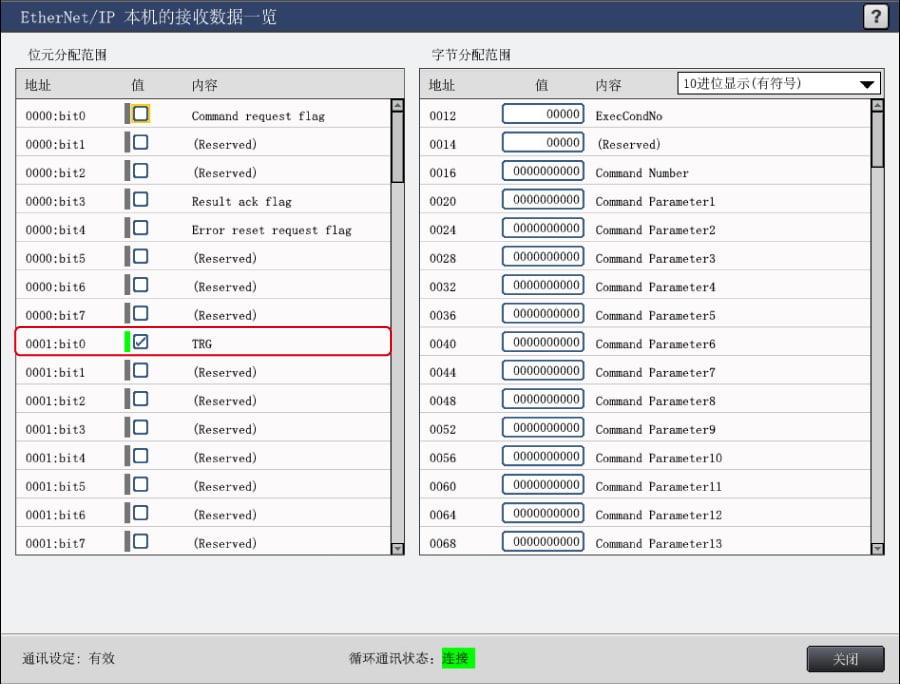

以下是循環通訊資料的分配狀態，與本系統 （LJ-S8000 系列） 接收/傳送資料的「一覽顯示」中可確認的內容相同。
從 LJ-S8000 系列輸出至 KV-X 系列
[注意事項]
表中所示的 W**** 是僅將一個 LJ-S8000 系列連接至 KV-X 系列 CPU 單元作為 EtherNet/IP 設備時，鏈路中繼和鏈路暫存器分配至地址的範例。如果設定了初始值，LJ-S8000 會從 W0 開始以遞增的順序分配。
Allocated
device
|
Member name |
Data type |
| W00.0 |
CmdComplete |
BOOL |
| W00.1 |
CmdError |
BOOL |
| W00.2 |
CmdReady |
BOOL |
| W00.3 |
ResultReady |
BOOL |
| W00.4 |
ResultOR |
BOOL |
| W00.8 |
READY |
BOOL |
| W00.9 |
TRG_ack |
BOOL |
| W00.10 |
ExposureBusy |
BOOL |
| W00.11 |
BUSY |
BOOL |
| W00.12 |
ERROR |
BOOL |
| W00.14 |
RUN |
BOOL |
| W01.14 |
OUTPUT_IMG_BUSY |
BOOL |
| W01.15 |
OUTPUT_IMG_STAUTS |
BOOL |
| W02.0 to W05.15 |
ToolJudgeVal |
ARRAY[0..63] OF BOOL |
| W06 |
ErrorCode |
UINT |
| W08 to W09 |
TotalCount |
UDINT |
| W0A to W0B |
CmdResult |
UDINT |
| W0C to W0F7 |
InputData |
ARRAY[0..117] OF DINT |
從 KV-X 系列輸入至 LJ-S8000 系列
[注意事項]
表中所示的 W**** 是僅一個 LJ-S8000 系列與 KV-X 系列 CPU 單元作為 EtherNet/IP 設備連接時，連結暫存器指派位址的範例。
Allocated
device
|
Member name |
Data type |
| W0F8.0 |
CmdRequest |
BOOL |
| W0F8.3 |
ResultAck |
BOOL |
| W0F8.4 |
ErrResetRequest |
BOOL |
| W0F8.8 |
TRG |
BOOL |
| W0F9.0 |
RESET |
BOOL |
| W0F9.1 |
EXT |
BOOL |
| W0F9.2 |
TEST |
BOOL |
| W0FE |
ExecCondNo |
UINT |
| W0100 to W0101 |
CmdNumber |
UDINT |
| W0102 to W01EF |
CmdParameter |
ARRAY[0..118] OF UDINT |
觸發輸入方式

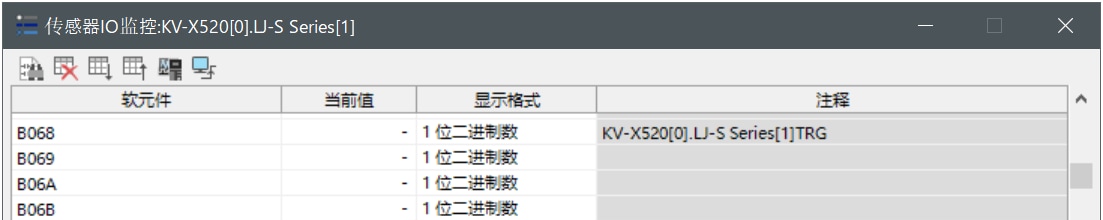

將TRG（B068）設為ON
Allocated
device
|
Member name |
Data type |
| W0F8.0 |
CmdRequest |
BOOL |
| W0F8.3 |
ResultAck |
BOOL |
| W0F8.4 |
ErrResetRequest |
BOOL |
| W0F8.8 |
TRG |
BOOL |
| W0F9.0 |
RESET |
BOOL |
| W0F9.1 |
EXT |
BOOL |
| W0F9.2 |
TEST |
BOOL |
如何確認結果更新
開啟觸發輸入開始拍攝和測量。測量結果確定後，所有資料都會更新。

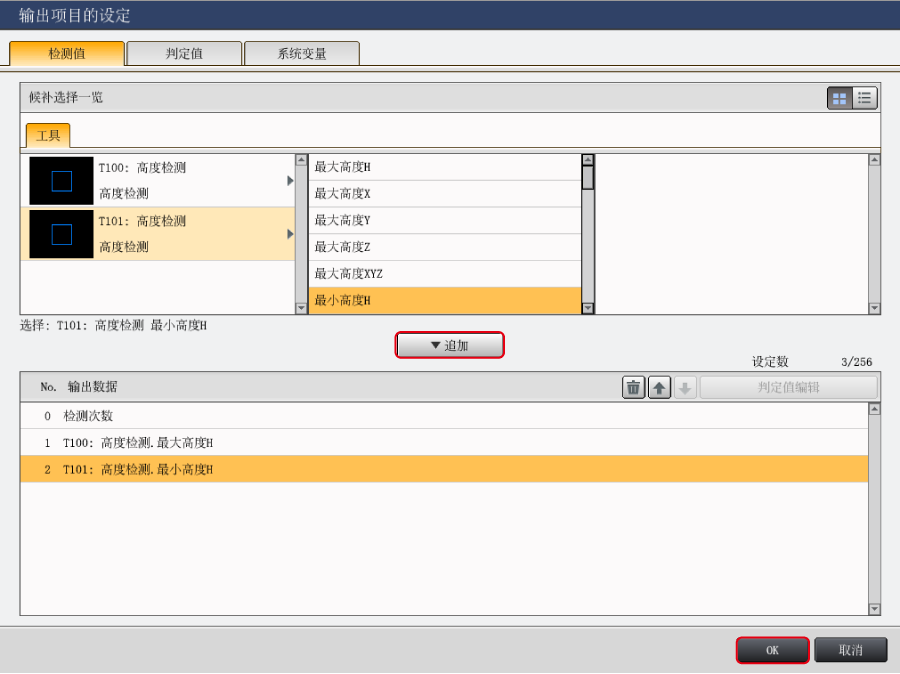

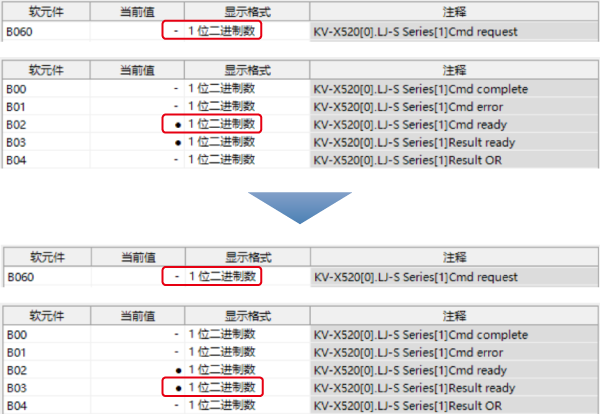

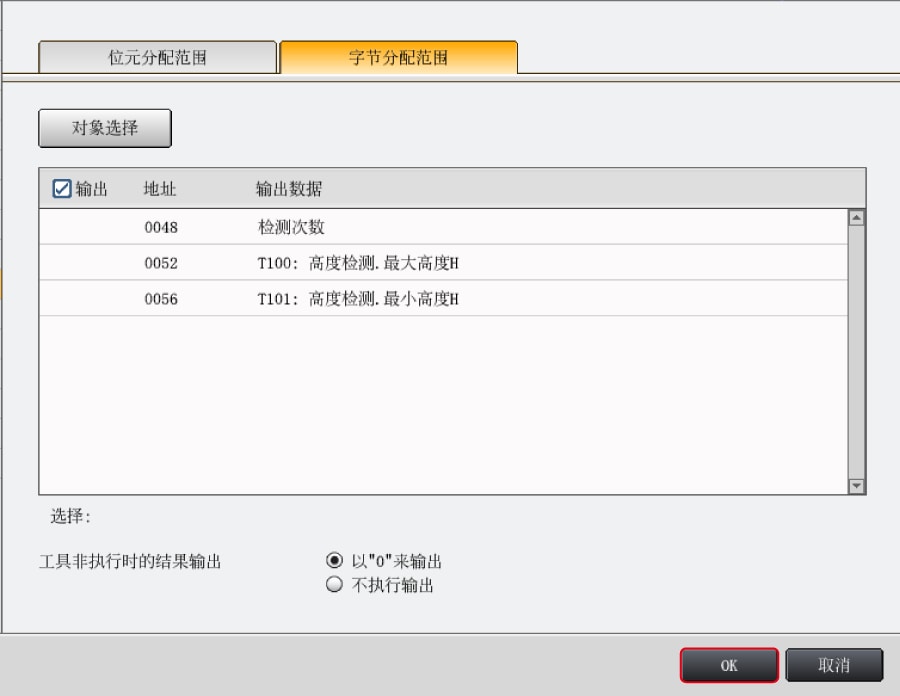

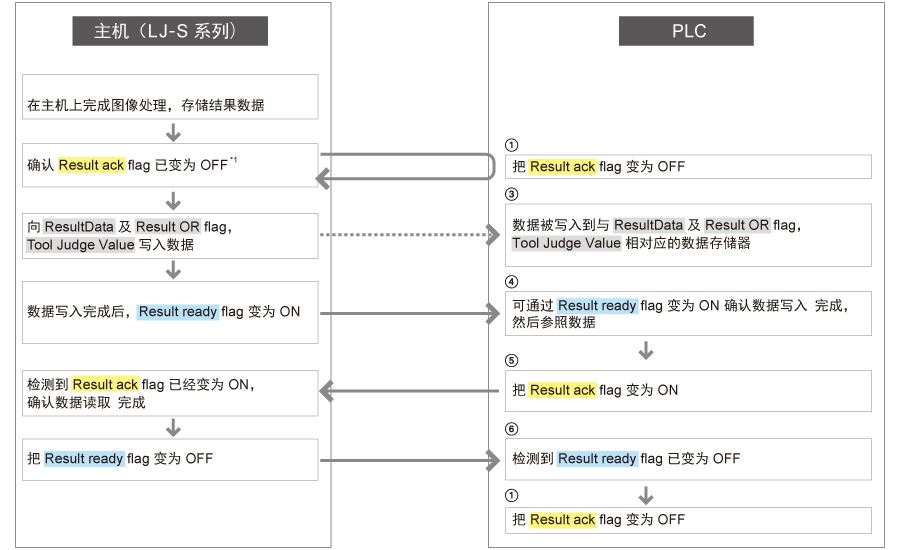

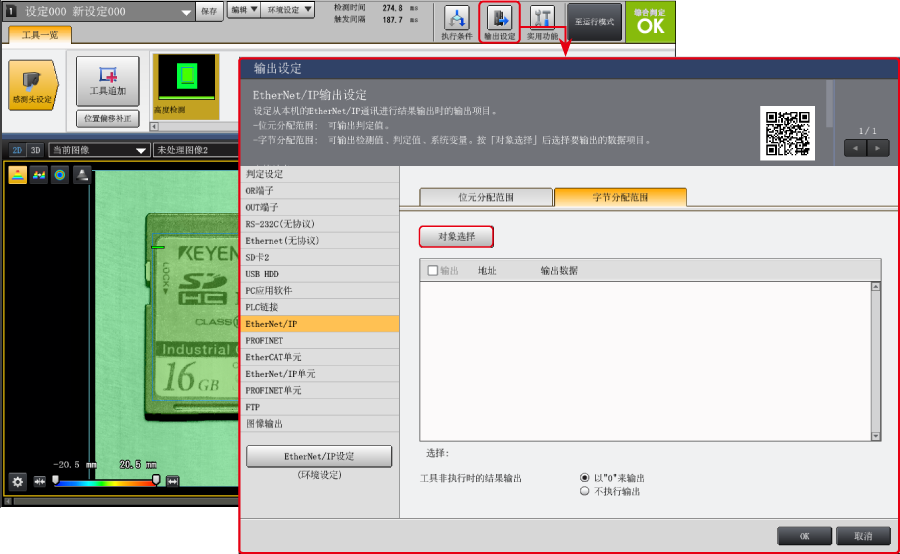

如果在 「結果輸出握手協議」旁打勾，則在 Result ready 標誌置ON之後，參閱測量結果資料。之後，關閉 Result ack 標誌?？刂破髟诖_認 Result ack 標誌關閉後更新下一個資料。在 「輸出設定」中，指定應輸出測量值的哪些項目。
*
資料僅在運轉下輸出。（在 設定模式下不輸出資料）。
詳細流程請參閱下文。
參考
- 如果在 Result ack 標誌為 ON 時執行輸出，資料會儲存在輸出緩衝區，但不會寫入 ResultData。當 Result ack 標誌關閉時，緩衝區中儲存的資料會寫入其中。請注意，如果在 Result ack 標誌為 ON 時繼續執行檢測流程，則輸出緩衝區會溢出，並跳過輸出。
- 握手協議OFF時，則不確認 Result ack 標誌是否變成OFF，會覆寫和更新輸出資料。為了將 Result ready 標誌的開啟作為資料參考的同步信號，請在各輸出端將 Result ack 標誌設為ON，把 Result ready 標誌變?yōu)镺FF。

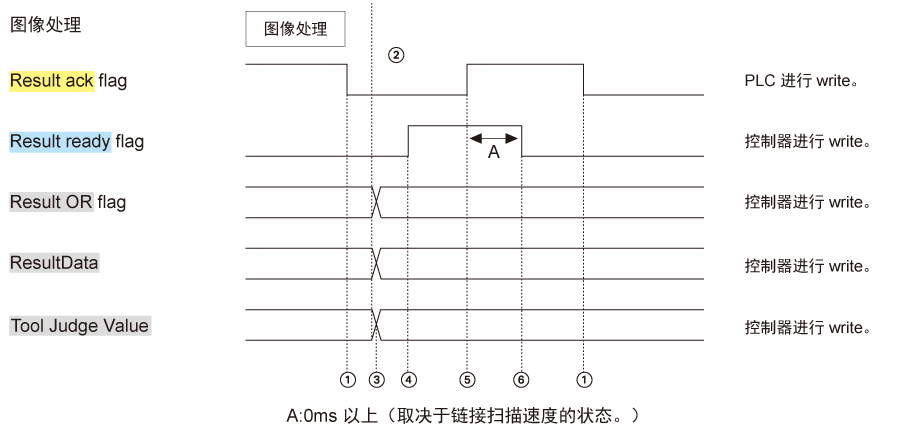

時序圖
參考
Result OR 與以EtherNet/IP為輸出目標的結果輸出進行聯動並更新。如果使用 Result OR，則必須設定輸出設定，以便至少有一組資料輸出至 EtherNet/IP。
<“結果輸出握手協議”的設定>

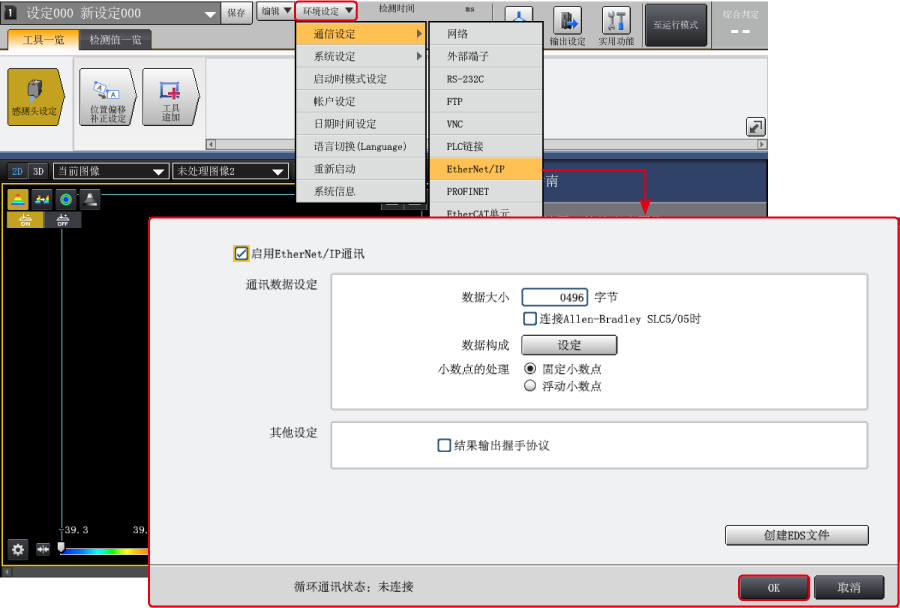

選取 環境設定 > 通信設定 > EtherNet/IP 來設定。（初始值未選擇）

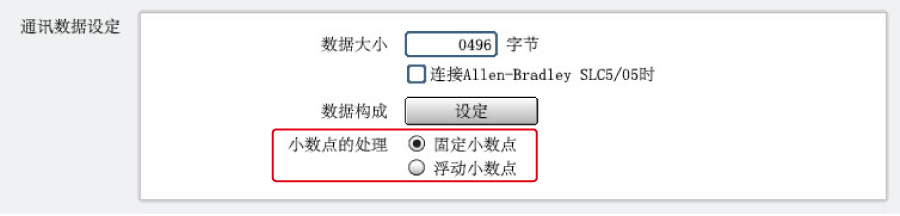

<小數點>
選擇結果資料輸出或處理小數點的指令中使用的資料表現方法。
-
固定小數點 （預設值）
把初始資料擴大1000倍，作為32bit有符號整數資料來處理。例如：1.234 mm 輸出為 1234。
- 浮點：以 32 位元單精度浮點資料處理。
選取 環境設定 > 通信設定 > EtherNet/IP，以進行設定。
例：1.234mm → 按1234進行輸出。

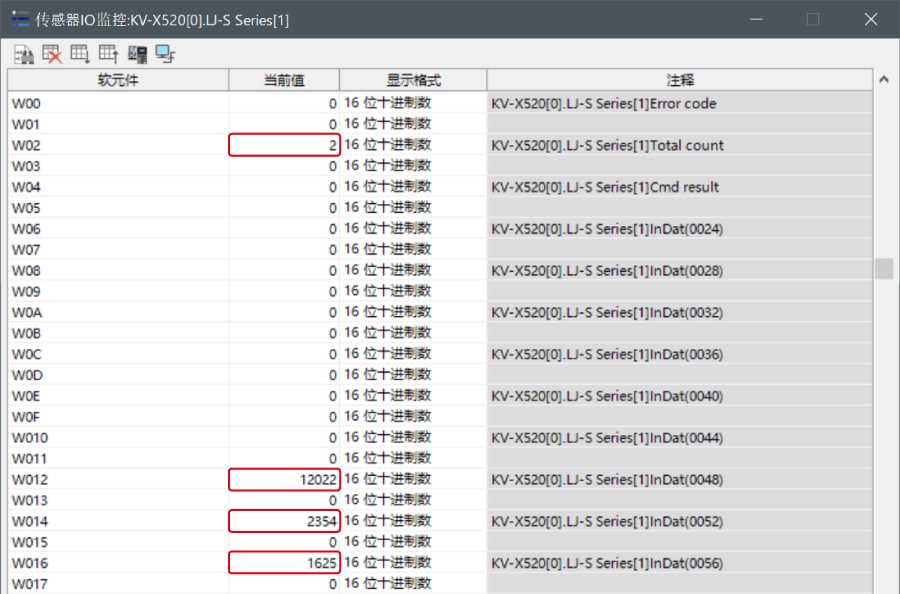

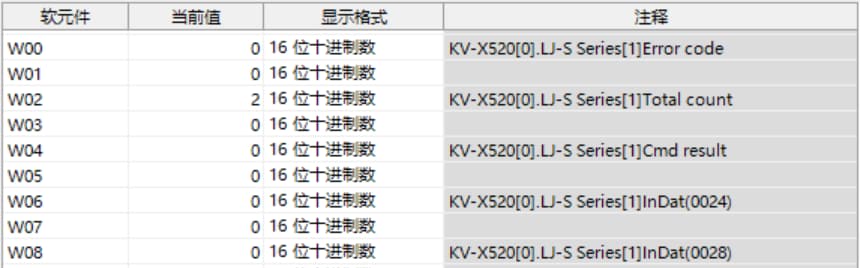

測量次數2，測量值第一個為12.022，第二個為2.354，第3個為1.625時
指令控制

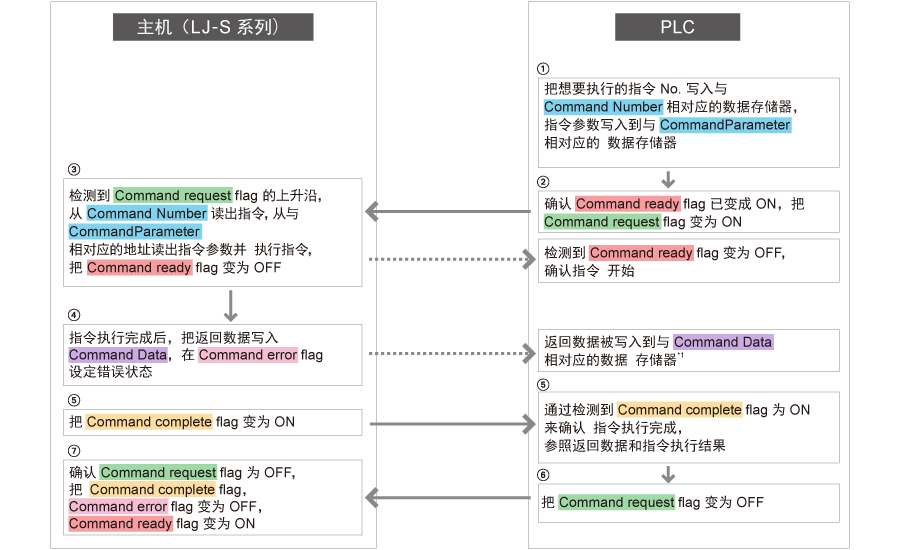

儲存您要用於命令輸入?yún)^(qū)域的命令值（命令編號和命令參數）。命令值儲存完成後， Command request 置ON。命令執行完成後， Command complete 置ON。
詳細流程請參閱下圖。

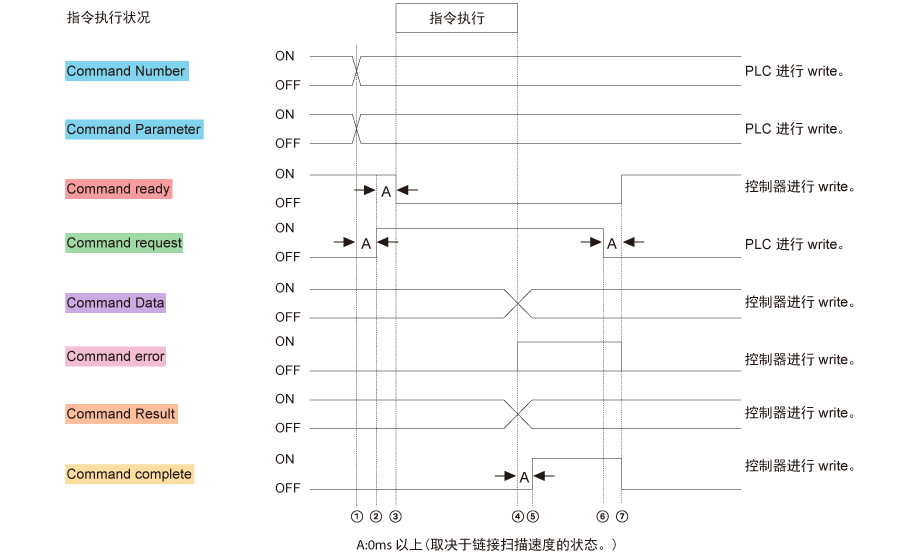

時序圖
<可用指令>
具有代表性的命令如下所示。詳情請參閱《用戶手冊》第 9 章 「的指令一覽」?？墒褂?“編號指定指令”相對應的指令。
- 觸發發行
- 運行模式轉移，設定模式轉移
- 復位
- 設定保存（參照22頁）
- 錯誤清除
- 運行畫面切換
- 運行/設定模式讀出
- 檢查設定讀出（參照24頁）
- 檢查設定切換（參照25頁）
- 執行條件寫入，執行條件讀出
- 觸發輸入許可/禁止
- 統計數據清除，統計數據寫出
- 畫面截圖
- 判定條件改寫（參照27頁） 等
指令執行範例 （12: 設定保存）
保存當前的檢查設定，環境設定。
號碼指定指令格式
號碼規格指令號碼為 “12”
執行結果
- 0: 成功
- 22: 當有額外參數時
- 03: 沒有 SD 卡或 SD 卡無法存取時
<感測器 IO 監視器範例>
向如下地址輸入數值。
Command Number = 12 （編號指定指令 No.12）
把 Command request 變?yōu)镺N。
設定將被保存。

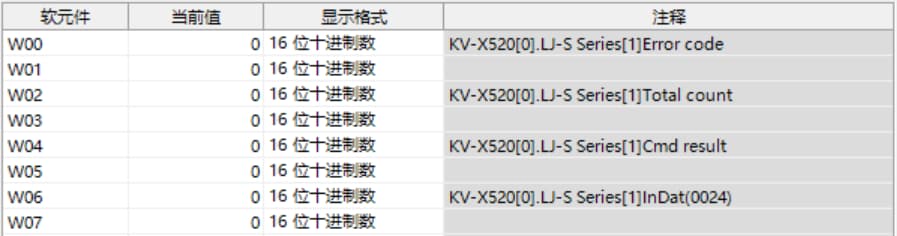

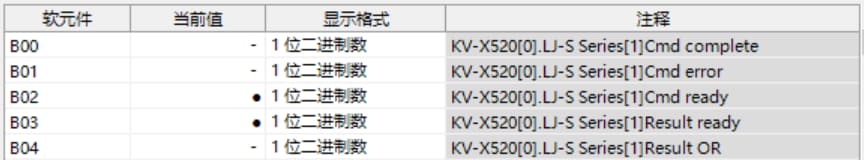

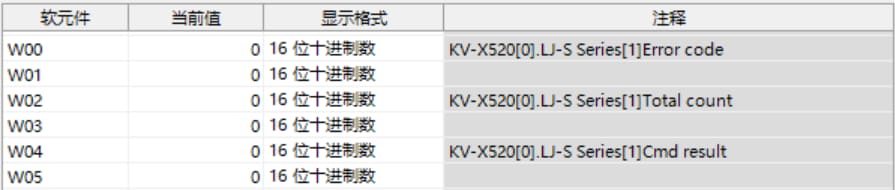

確認 Command complete、 Command error 和 Command result 的值所屬變數的變更。
Cmd complete 的 ON 狀態表示儲存設定的指令已執行。
Cmd result
→ 執行結果 0: 成功
（如果失敗，則會顯示錯誤代碼）。
-
指令完成後
命令完成後，把 Command Request 變?yōu)镺FF。這會使 Command ready 變?yōu)?「ON」，以便執行下一個命令。
指令執行範例 （25: 檢查設定讀出）
傳回目前設定的 SD 卡號碼及檢查設定號碼。
號碼指定指令格式
編號指定指令號碼為 “25”
- 傳送
- 接收
| 字軟元件 |
* |
+1 |
+2 |
+3 |
+4 |
+5 |
| 回傳值 |
執行結果 |
|
d |
nnn |
|

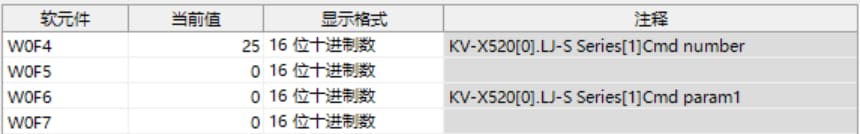

<感測器 IO 監視器範例>
輸入如下所示的值。（目前的檢查設定 No.12 的範例）
參數
-
d: SD 卡號碼 （1 至 2）
1: SD1
2: SD2
- nnn: 檢查設定 （0 至 999）

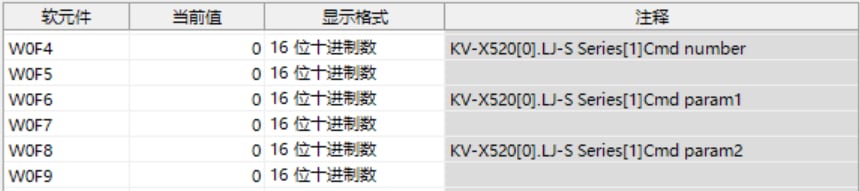

Command Number = 25 （編號指定指令 No.25）
把 Command request 變?yōu)镺N。
執行指令（檢查設定讀出）。

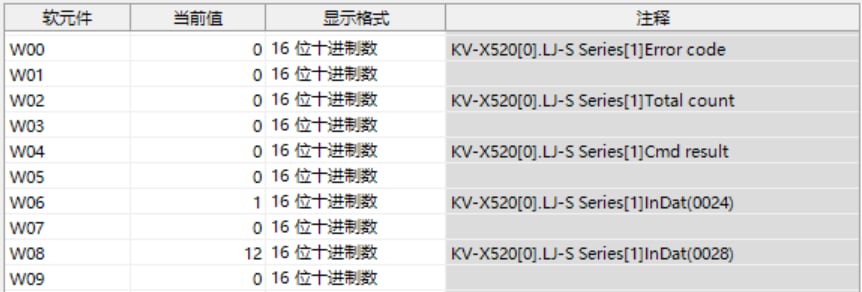

確認 Command complete、 Command error、 Command result 和 Command Data 的值是否有變。
SD 卡編號（1 或 2）儲存在 Command Data1中，程式設定編號（0 至 999）儲存在 Command Data2中。
Cmd result
→ 執行結果 0: 成功
Cmd Data1
1 → SD1
Cmd Data2
12 → 程式設定 No.12
命令完成後的步驟與命令執行範例 （12: 設定保存） 相同。
指令執行範例 （24: 檢查設定切換）
將設定切換到指定的 No.
切換目標的檢查設定有時會由於SD1或SD2的差異而導致指定的參數不同。
號碼指定指令格式
編號指定指令號碼為 “24”
- 傳送
| 字軟元件 |
* |
+1 |
+2 |
+3 |
+4 |
+5 |
|
24 |
|
d |
nnn |
|
- 接收
參數
- d: SD 卡號碼（1 至 2），1: SD1，2: SD2
- nnn: 檢查設定 （0 至 999）
<感測器 IO 監視器範例>
執行結果
- 0: 成功
- 22: 當參數數量和參數範圍錯誤時
-
03:
- 檢查設定不存在時
- 沒有 SD 卡或 SD 卡無法存取時
- 切換目標的檢查設定中控制器ID鎖定時

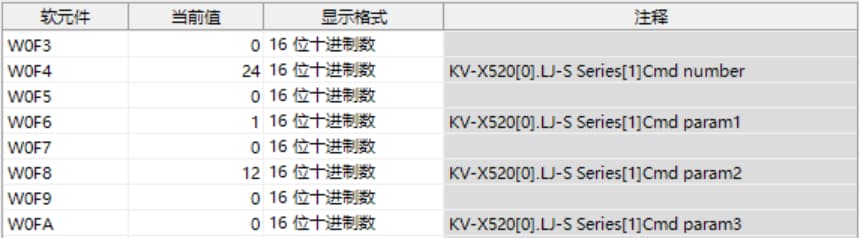

如下所示輸入每個數值。
Command number = 24（編號指定指令 No.24）
Command Parameter1 = 1 （d: SD 卡編號 SD1: 1, SD2: 2）
Command Parameter2 = 12 （nnn: 檢查設定 （0 至 999））
把 Command request 變?yōu)镺N。
執行指令（SD1的檢查設定編號切換）。

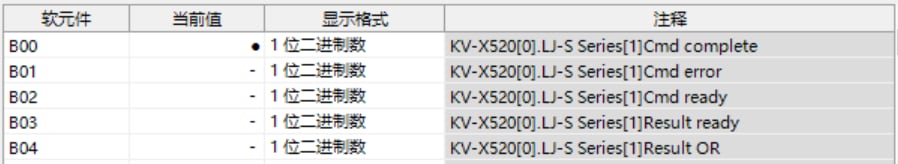

確認 Command complete、 Command error 和 Command result的值是否有變。

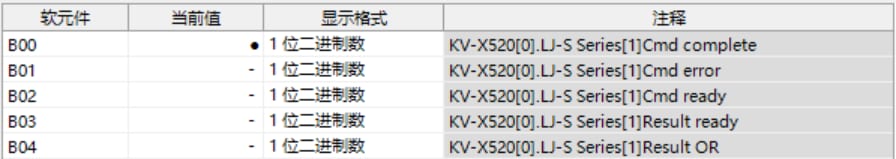

- 命令成功時 Command complete 變成 “1”、 Command error 變成 “0”。
Cmd complete 的 ON 狀態表示指令執行完成。
Cmd result
→ 執行結果 0: 成功

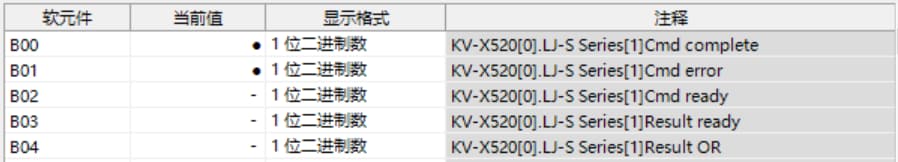

- 命令失敗時: Command complete 變成 “1”、 Command error 也變成 “1”。此外，錯誤代碼會寫入 Command result。
在下列情況下、Command result 會變成 3。（根據用戶手冊的指令詳情）
- 檢查設定不存在／當沒有 SD 卡或 SD 卡無法存取時／切換目標的檢查設定中控制器ID鎖定時
命令完成後的步驟與命令執行範例 （12: 設定保存） 相同。
指令執行範例 （45: 判定條件改寫）
重寫指定工具的判定條件的上限值和下限值。
號碼指定指令格式
編號指定指令號碼為 “45”
- 傳送
| 字軟元件 |
* |
+1 |
+2 |
+3 |
+4 |
+5 |
+6 |
+7 |
+8 |
+9 |
|
45 |
|
nnn |
aaa |
b |
mmm |
- 接收
執行結果
- 0: 成功
- 22: 當參數數量、位數和參數範圍錯誤時
-
03:
- 指定的類別在指定工具中不存在時
- 當可重寫判斷條件的畫面（自定義菜單、統計分析等）開啟時
- 當要重寫的值不正確時
<感測器 IO 監視器範例>
輸入以下數值。（把工具編號100的高度測量的最大高度H的上限值設定為1.234mm）
參數
參考
當多范圍模式為ON時，可透過指定下列值來指定範圍號碼。
100 * 工具編號 （100 至 199） + 區域編號 （0 至 31）
未指定范圍編號時（指定了100至199的值時），編號最小的範圍作為對象。
- aaa: 判斷條件類型的項目 ID （PageA-56）
- b: 上限 （0）/ 下限 （1） 指定
-
mmm: 判定條件的值（在編號指定指令的情況下，根據 PLC link 或 EtherNet/IP、PROFINET 和 EtherCAT 「小數點的處理」 的設定而有所不同。）
- 選擇「固定小數點」時： 把設定值提高1000倍的32bit有符號整數資料
- 選擇「浮動小數點」時： 單精度浮點資料

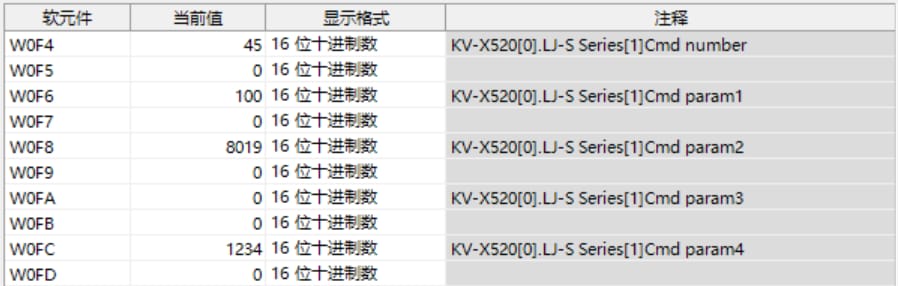

Command Number = 45 （編號指定指令 No.45）
Command Parameter1 = 100 （nnn: 工具編號 100 至 199）
Command Parameter2 = 8019 （aaa: 判斷條件類型的項目 ID *請參閱輸出項目對應表。）
Command Parameter3 = 0（b: 上限: 0，下限: 1）
Command Parameter4 = 1234 （mmm: 判斷條件的值）
把 Command request 變?yōu)镺N。
執行指令（檢查設定讀出）。
確認 Command complete、 Command error 和 Command result的值是否有變。
Cmd complete 的 ON 狀態表示指令執行完成。
Cmd result
→ 執行結果 0: 成功
命令完成後的步驟與命令執行範例 （12: 設定保存） 相同。
<輸出項目對應表>
輸出項目對應表列於《用戶手冊》的附錄中。使用這些項目 ID 號碼來傳送指令。
| Tool |
Symbol |
Indication of measure-
ment item selection
|
Indication of sorting
selection
|
Measurement data format |
Scaling
target
|
Label speci-
fication
|
Item ID |
| Common |
EXAC |
Execution count |
Integer 10 digits |
- |
× |
- |
| OKAC |
OK count |
Integer 10 digits |
- |
× |
- |
| NGAC |
NG count |
Integer 10 digits |
- |
× |
- |
| TERR |
Execution error |
Integer 1 digits |
- |
× |
- |
| TEID |
Execution error ID |
Integer 7 digits |
- |
× |
- |
| EXTM |
Execution time |
Integer 7 digits, decimal 3 digits |
- |
× |
- |
| Height measurement |
MXX* |
Maximum height X |
MS,AB,EC,JG,HL,LL |
Signed, integer 5 digits, decimal 3 digits |
X |
× |
8051 |
| MXY* |
Maximum height Y |
MS,AB,EC,JG,HL,LL |
Signed, integer 5 digits, decimal 3 digits |
Y |
× |
8053 |
| MXZ* |
Maximum height Z |
MS,AB,EC,JG,HL,LL |
Signed, integer 5 digits, decimal 3 digits |
- |
× |
8055 |
| MXH* |
Maximum height H |
MS,JG,HL,LL |
Signed, integer 5 digits, decimal 3 digits |
- |
× |
8019 |
| MXXYZ* |
Maximum height XYZ |
MS,AB,EC |
Signed, integer 5 digits, decimal 3 digits |
- |
× |
- |
| MNX* |
Minimum height X |
MS,AB,EC,JG,HL,LL |
Signed, integer 5 digits, decimal 3 digits |
X |
× |
8058 |
| MNY* |
Minimum height Y |
MS,AB,EC,JG,HL,LL |
Signed, integer 5 digits, decimal 3 digits |
Y |
× |
8060 |
| MNZ* |
Minimum height Z |
MS,AB,EC,JG,HL,LL |
Signed, integer 5 digits, decimal 3 digits |
- |
× |
8062 |
| MNH* |
Minimum height H |
MS,JG,HL,LL |
Signed, integer 5 digits, decimal 3 digits |
- |
× |
8020 |
