KV-X 系列 × MP-F 系列
EtherNet/IP? 連接指南

返回 KV 系列連接指南

列印此頁

內容

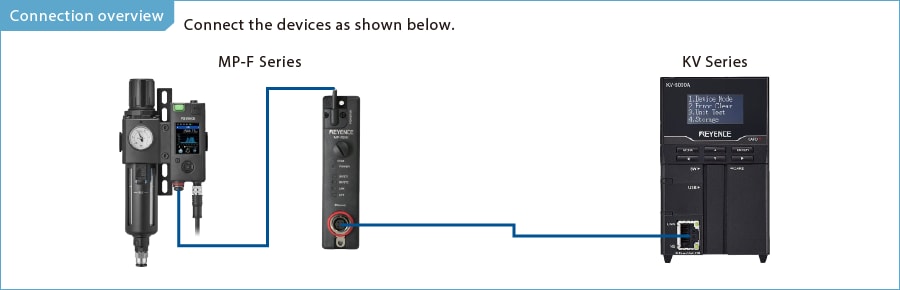

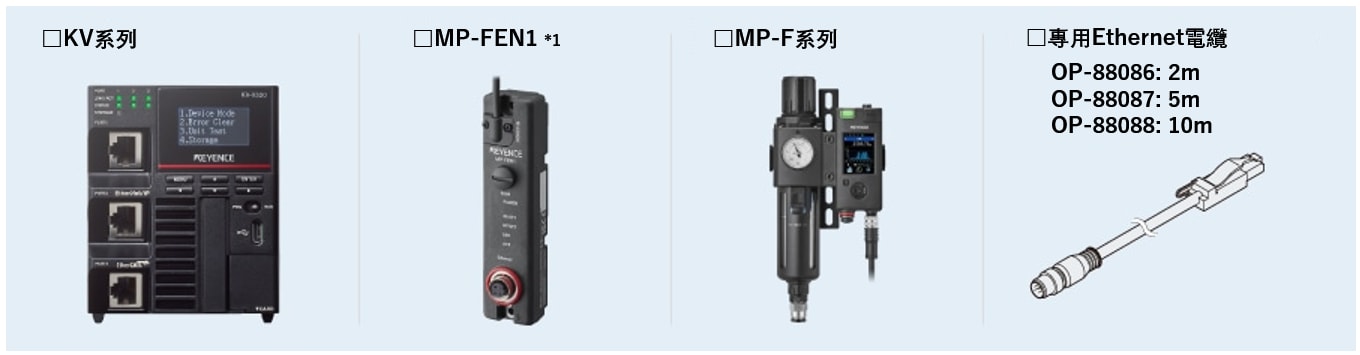

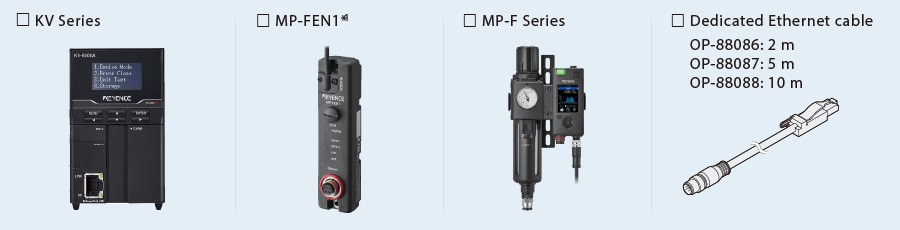

步驟 1 : 連接所需的裝置

MP-F 系列

※1 一臺 MP-F 系列裝置需要一個乙太網路模組 （MP-FEN1）。

步驟 2 : MP-F 系列的 EtherNet/IP 設定

MP-F 系列的 EtherNet/IP 設定設定為 MP-FEN1。
以下是 MP-FEN1 的設定方法。

（1） 從 KV STUDIO 設定 （* 此設定僅在 MP-FEN1 處於預設狀態時才有可能）
（2） 從 MP-F 系列進行設定
（3） 從 MP-F Monitor（MP-F 系列軟體）進行設定
在預設狀態以外的狀態下，以及 MP-F 系列的外部輸入設定時，請使用設定方法 （2） 或 （3）。（關於方法 （3），請參閱 「重點」）。

本手冊說明 KV STUDIO 的設定程序。

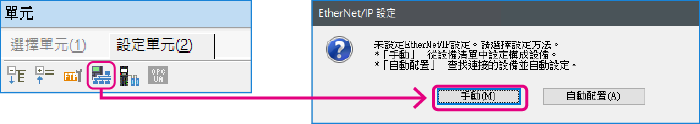

1. 開啟 KV STUDIO 的單元編輯器，然後按一下 EtherNet/IP 設定圖示。顯示EtherNet/IP設定對話框。按一下 [手動 （M）]。

* 步驟 2 在需要匯入感測器組態檔案時執行。若已匯入感測器組態檔案，請透過 LAN 網路線連接 KV 系列 與感測器裝置，並按一下 [Auto Configuration （A）]（自動組態 （A）），然後進行步驟 3。

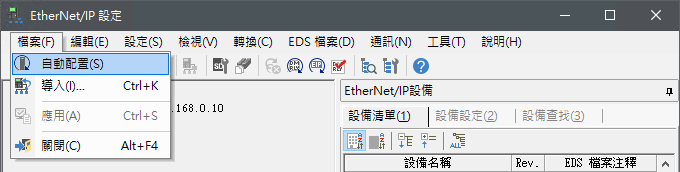

2. 顯示 [EtherNet/IP 設定] 視窗。選擇 [EDS 檔案 （D）] ? [登錄 （I）]，匯入 MP-F 系列的 KEYENCE 感測器組態檔案 （ez1 檔案）。

3. 在 KV 系列 和傳感器設備透過乙太網路線連接的情況下，在 [EtherNet/IP 設定] 視窗中選擇 [檔案 （F）] ? [自動配置 （S）]。

重點

本節說明 MP-F 監視器的設定步驟。

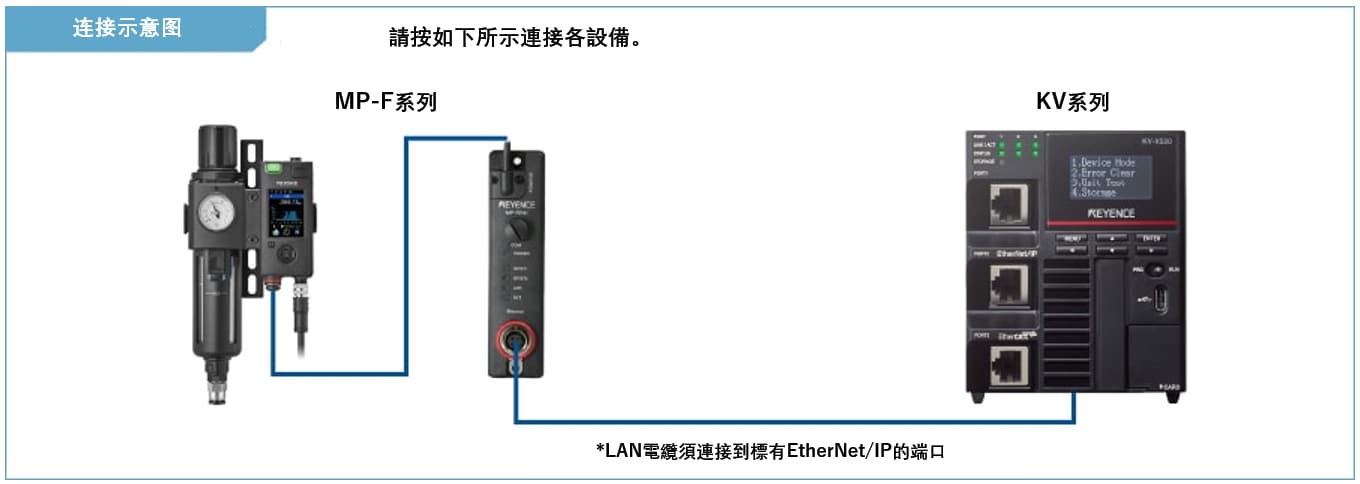

- MP-FEN1 和 KV 系列使用 LAN 電纜連接。
- 電源供應給 MP-FEN1 和 KV 系列。
- 使用乙太網路交換器時，乙太網路交換器以 LAN 電纜連接至 MP-FEN1 及 KV 系列，並將電源供應至乙太網路交換器。

4. 當單元編輯器中的組態與實際裝置的組態不同時，會顯示確認專案?jìng)鬏數膶?duì)話框。用 USB 電纜連接 PC 和 KV 系列 後，按一下 [是 （Y）]。

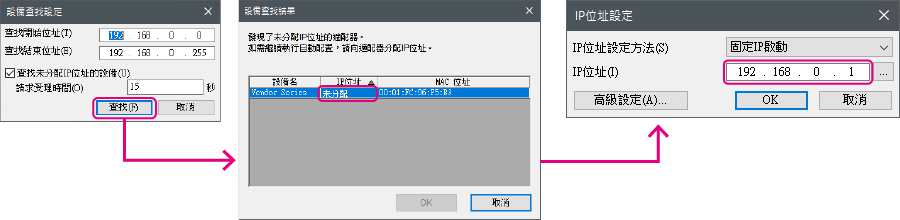

專案?jìng)鬏斖瓿舍幔瑫?huì)顯示 [設備查找設定] 對話框。然後按一下 [查找 （F）]。
從搜尋結果中選擇未指定的 MP-FEN1，然後按一下「未分配」。
顯示 [IP 位址設定] 對話方塊。然後將 MP-FEN1 的 IP 位址設定為 「192.168.0.1」，然後按一下 [OK]。

重點

在 [IP 位址設定] 對話方塊中按一下 ，可以搜尋未使用過的 IP 位址。

重點

本節說明 MP-F 監視器的設定步驟。

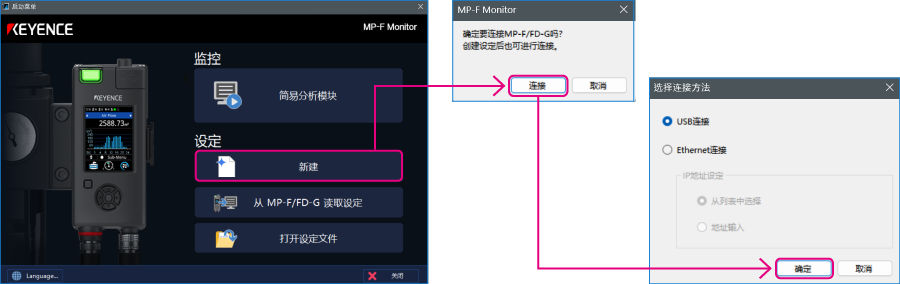

1. 使用 USB 連接線 （OP-51580: 2 m/OP-86941: 5 m） 連接 PC 和 MP-F系列，並使用專用連接線連接 MP-F 系列和 MP-FEN1。啟動 MP-F Monitor，然後按一下 [新建] - [連接]。顯示 [選擇連接方法] 對話方塊。選擇[USB連接]並點擊[確定]。

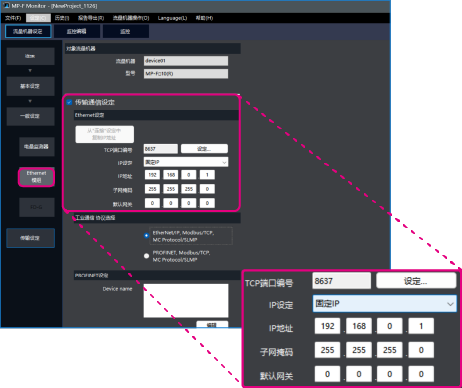

2. 按一下 [Ethernet 模組]，然後設定 MP-F 系列的 Ethernet 設定。在 「?jìng)鬏斖ㄓ嵲O(shè)定 」中打勾，並配置如下所示的設定。

<乙太網路設定>

TCP 連接埠號碼 8637
IP 設定 固定 IP
IP 位址 192.168.0.1
子網路遮罩 255.255.255.0
預設閘道 0.0.0.0

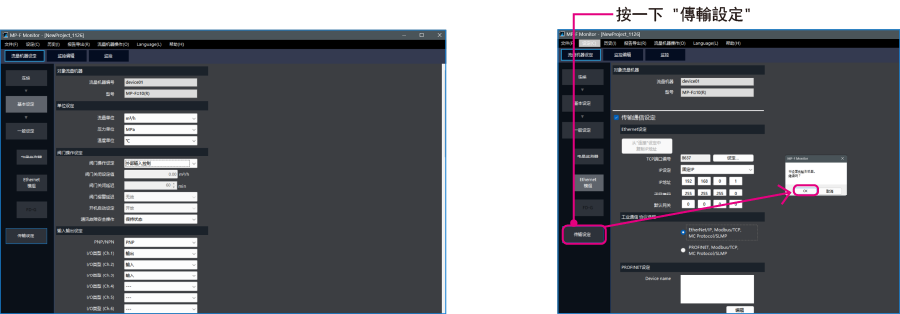

3. 選擇 [基本設定]，並將 「閥門操作設定」 設定為 「外部輸入控制」。設定完成後，按一下 [傳輸設定]，然後按一下 [確定]，將設定內容傳輸至 MP-F 系列。

* 從 PLC 執行閥門控制需要此設定。

步驟 3 : KV-X 系列連接設置

本節介紹如何連接名為 「Vendor Series」 的虛構設備。實際使用時請將「Vender Series」替換為要連接的設備。

重點

對於 CPU 功能版本為 2.0 或更高版本的 KV 系列，可以將變數分配給 EtherNet/IP 的連接。
在 EtherNet/IP 連接上分配變數時，請?jiān)凇癈PU 系統設定”對話框中的“系統設定”的“其他設定”中勾選“更新 Ether-Net/IP 設定時顯示"變數設定"對話框（E）。
通過從“KV STUDIO”功能表中選擇 [ 檢視（V）] ? [CPU 系統設定 （P）] 來顯示“CPU 系統設定”對話框。

已勾選“更新 EtherNet/IP 設置 設定時顯示"變數設定"對話框（E）”的情況下，在更新 EtherNet/IP 設定並確認設備編輯器的更改內容時，將顯示一個對話框，用於將變數分配給連接。

1. 啟動 KV STUDIO 並創建一個新專案。將支持的機型設置為 "KV-X520"，然後點擊 [OK]。
顯示 [確認單元配置設定] 對話框。點擊 [是 （Y）]。

2. 顯示單位編輯器。在「設置單元（2）」選項卡上，點擊 EtherNet/IP 設置的圖示。此時將顯示配置類型選擇對話框。點擊 [手動 （M）]。

3. 在「單元設置 （2）」選項卡中，設置 KV-X 系列的 IP 位址。在此範例中配置設置如下所示。

* 需要執行Step4以導入感測器設置檔案。導入感測器設置檔案後，請繼續執行Step5。

4. 選擇 [EDS 檔案（D）] → [登錄（I）] 以導入Keyence的感測器設定檔案（ez1檔案）或 EDS檔案。

* 從Keyence網站下載感測器設定檔案。

5. 使用乙太網電纜連接 KV-X 系列和 EtherNet/IP 設備後，在 [EtherNet/IP 設定] 視窗中選擇 [檔案（F）] → [自動配置（S）]。

6. 當單元編輯器上的配置與實際設備的配置不同時，會顯示一個確認專案?jìng)鬏數膶?duì)話框。使用USB電纜連接PC和 KV-X 系列後，點擊 [是（Y）]。

7. 專案?jìng)鬏斖瓿舍?，顯示 [設備查找設定]對話框。然後點擊 [查找 （F）]。自動配置完成後，將自動添加 「Vendor Series」。然後點擊 [OK] 關閉 [EtherNet/IP 設置] 視窗。

8. 點擊[OK]以退出單位編輯器。

重點

當選中“更新 EtherNet/IP 設置 （E） 時顯示“變數設置”對話框”時，將顯示 [EtherNet/IP 設備變數設定] 對話框。
輸入分配給連接的變數名稱，然後按下 [OK]。

- 手動設置設備配置的方法
在“EtherNet/IP 設定”的 [設備清單 （1）] 選項卡中，拖放“Vender Series”並創建設備配置。

傳輸和監控設置數據

1. 從功能表中選擇 [監控器/模擬器（N）] > [ PLC傳輸 →監控器模式 （C）]。
　在 [PLC傳輸] 對話框中，點擊 [執行（E）]。

2. 如果在傳輸數據之前和之後都顯示以下對話框，請兩次點擊 [是（Y）]。

3. 右鍵點擊工作空間中的“Vender Series”，然後選擇 [感測器IO監控（M）]。
　可以輕鬆監控感測器的資訊。

重點

還可以通過啟動即時時序圖監視器在波形圖上檢查資訊。
右鍵按下「感測器 I/O 監視」並選擇 [即時時序圖監控器（H）]。

不需要調整範圍，因?yàn)榧磿r(shí)時序圖監控器會自動執行縮放。

如何通過程式來操作參數
從而更改設定值

感測器的設定值可透過以下兩種方法更改：
A : 從PC更改
B : 從階梯圖程式更改
* 以下將以感測器MU-N（FD-0*C）為例進行說明。

A : 從 PC 更改

要從 PC 更改設置，請使用 KV STUDIO 中的傳輸適配器功能。

1. 在工作空間中展開單元配置。右鍵點擊「MU-N（FD-0*C）」並選擇 [傳輸適配器設定 （A）]。

2. 在「MU-N（FD-0*C）」的對應參數上打勾，然後輸入設定值。
　點擊 [寫入適配器 （W）] 將設定值寫入感測器。

*要讀取感測器的設置值，請選擇 [讀取適配器 （R）]。

B : 從階梯圖程式更改

透過階梯圖程序，使用顯示報文通訊來更改設置值。

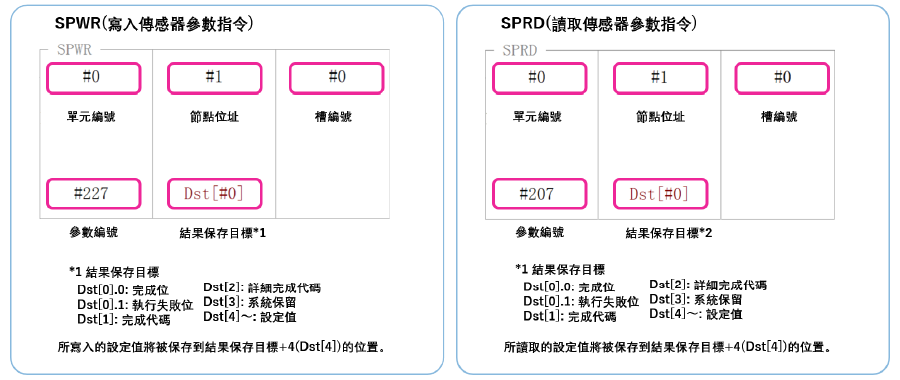

要使用 KV STUDIO 執行顯示報文通訊，請使用感測器設定指令（SPWR [感測器參數寫入] 和 SPRD [感測器參數讀取]）。

1. 在編輯器模式下，創建一個階梯圖程式，如下所示。

* 有關參數編號，請參閱參數清單。

2. 傳輸階梯圖程式。

3. 當 MR100 處於ON狀態時，設置值會被改寫。

* 將設定值存儲在 DM4 中（[結果存儲位置] + 4）。

重點

RT（即時）編輯功能

當您使用階梯圖程式時，您可以直接將元件註釋或參數名稱輸入到自動搜索並顯示輸入候選項。

步驟 4 : 控制截止閥的階梯圖範例

可在 PLC 上執行截止閥的開/關控制。本節顯示範例梯形圖。

* MP-F 系列的閥門控制設定需要設定為 「外部輸入控制」。（請參閱重點）

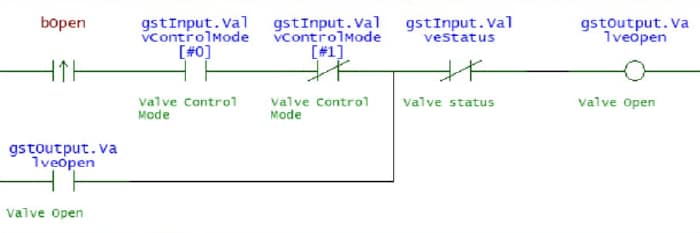

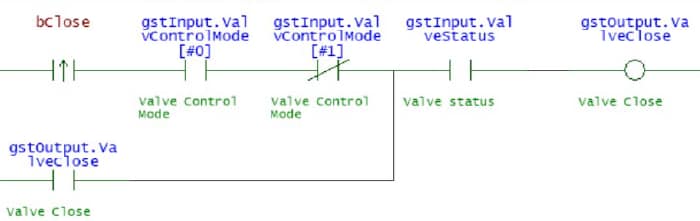

1. 將 KV STUDIO 置於編輯器模式。在梯形圖程式上，建立梯形圖來控制截止閥。在控制設定為 「外部輸入控制 」時，此程式會請求，直到閥門狀態改變?yōu)橹埂?/h4>

2. 將建立的程式傳輸?shù)?PLC。選擇 [監視器/模擬器 （N）] ? [傳輸至 PLC ? 監視器模式 （C）] ? [以 PROGRAM 模式傳輸 （P）]，然後按一下 [執行]。

3. 將 PLC 設定為 「RUN」。

4. 若要在 <KV STUDIO> 監視器中使用上述程式開啟，請將 「bOpen」 設為 ON，若要關閉，請將 「bClose」 設為 ON，以控制切斷閥。

重點

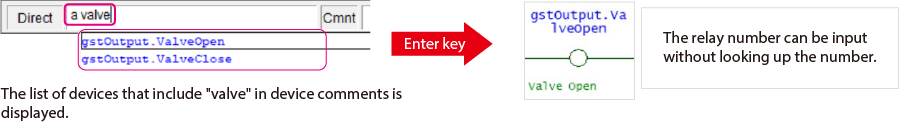

? 不需要手動製作梯子！

繼電器編號只能透過在操作指令輸入時輸入部分裝置註解來輸入。（RT 編輯功能）省去查詢繼電器編號的時間，減少建立程式的工時。

補充 : 記憶體映射

MP-F 系列 [EtherNet/IP] 設定

以下是循環通訊和訊息通訊中可交換的參數清單。

? 可在循環通訊中取得的參數清單

由於在循環通訊中可獲得的參數會在 KV 系列與 MP-F 系列之間以固定的周期內部自動更新，因此不需要讀寫資料的程式。以下為分配給變量時的記憶體映射。

MP-F 系列 → KV 系列

Member Name Data Type Detail
Ch1_Output BOOL Ch.1 Output
Ch2_Output BOOL Ch.2 Output
Ch3_Output BOOL Ch.3 Output
Ch4_Output BOOL Ch.4 Output
Ch5_Output BOOL Ch.5 Output
Ch2_Input BOOL Ch.2 Input
Ch3_Input BOOL Ch.3 Input
Ch6_Input BOOL Ch.6 Input
ZeroFlow BOOL Zero flow
ValveStatus BOOL Valve status
ValveControlReq BOOL Valve Control Request
ValvControlMode ARRAY[0..1] OF BOOL Valve Control Mode
CycleStatus BOOL Cycle status
FlowMeasurement BOOL Flow measurement
PressureMeasurement BOOL Pressure measurement
TempMeasurement BOOL Temperature
measurement
HumidityMeasurement BOOL Humidity measurement
DewPointMeasurement BOOL Dew point
measurement
DetectableStatus BOOL Detectable Status
HistoryDataReady BOOL History data ready
InstantFlow UINT Instant.Flow
InstantFlow_Peak UINT Instant.Flow_Peak
InstantFlow_Bottom UINT Instant.Flow_Bottom
LeakageFlowRate UINT Leakage flow rate
SavedLeakFlowRate UINT Saved leak flow rate
AccumulatedFlow UDINT Accumulated Flow
Pressure INT Pressure
Pressure_Peak INT Pressure_Peak
Pressure_Bottom INT Pressure_Bottom
Temperature INT Temperature
DewPoint INT Dew point
Humidity UINT Humidity
ActivePower DINT Reactive Power
ApparentPower DINT Apparent Power
AccumActEnergy UDINT Accum. Act.Energy
AccumAppEnergy UDINT Accum. App.Energy
AccumFlow_Cycle UDINT Accum. Flow/Cycle
ElecEnergy_Cycle UDINT Elec. Energy/Cycle
CycleTime UDINT Cycle Time
FlowCycle_Today UDINT Flow/Cycle （Today）
EnergyCycle_Today UDINT Energy/Cycle（Today）
CycleTime_Today UDINT Cycle time （Today）
CycleCount_Today UDINT Cycle count （Today）
ElapsedTime_Today UDINT Elapsed Time（Today）
OperatTime_Today UDINT Operat. Time（Today）
Year UINT Year
Month UINT Month
Day UINT Day
Hour UINT Hour
Minute UINT Minute
sec UINT sec
ErrorInformation UINT Error Information
Reso_InstantFlow UINT Reso_Instant.Flow
Reso_Pressure UINT Reso_Pressure
Reso_Temperature UINT Reso_Temperature
Reso_Humidity UINT Reso_Humidity
Reso_DewPoint UINT Reso_Dew point
Reso_AccumFlow UINT Reso_Accum. Flow
Reso_ElecPower UINT Reso_Elec. Power
Reso_ElecEnergy UINT Reso_Elec. Energy

KV 系列 → MP-F 系列

Member Name Data Type Detail
AccumFlowReset BOOL Accum. flow reset
ZeroFlow BOOL Zero flow
ValveOpen BOOL Valve Open
ValveClose BOOL Valve Close
CycleStart BOOL Cycle Start
CycleStop BOOL Cycle Stop
AccumEnergyReset BOOL Accum. energy reset
HoldReset BOOL Hold reset
Reserved ARRAY[0..15] OF
BOOL

? 訊息通訊中可取得的參數清單

訊息通訊是在任意時間交換資料時使用的通訊方法，例如設定值的變更。訊息通訊需要梯形圖程式來進行通訊。然而，KV 系列可使用專用指令字 （SPWR/SPRD 指令） 與 KEYENCE 感測器進行通訊。

Attribute ID Parameter No. Item
500 500 Model
501 501 Ethernet module Connection
502 502 Energy Monitor 0 Connection
~ ~ ~
511 511 Energy Monitor 9 Connection
512 512 IO-Link serial number
514 514 IO-Link serial number
516 516 IO-Link serial number
518 518 IO-Link serial number
520 520 I/O Status
521 521 Device Status
522 522 Error Information 1
524 524 Error Information 2
526 526 Error Information 3
600 600 Command Execution
601 601 Command Statuses
1000 1000 PNP/NPN
1001 1001 Ch.1 I/O Type
1002 1002 Ch.1 Target
1003 1003 Ch.1 Logic
1004 1004 Ch.1 Detection Mode
1005 - Reserved for System
1006 1006 Ch.1 Low Threshold
1008 1008 Ch.1 High Threshold
1030 1030 Ch.1 Analog Target
1031 - Reserved for System
1032 1032 Ch.1 Analog Lower Limit
1034 1034 Ch.1 Analog Upper Limit
1100 - Reserved for System
1101-1200 - （Ch.2）
1201-1300 - （Ch.3）
1301-1400 - （Ch.4）
1401-1500 - （Ch.5）
1501-1600 - （Ch.6）
2000 2000 Instant.Flow
2001 2001 Instant.Flow_Peak
2002 2002 Instant.Flow_Bottom
2003 - Reserved for System
2004 2004 Accumulated Flow
2006 2006 Leakage flow rate
2007 2007 Saved leak flow rate
2008 2008 Reso_Instant.Flow
2009 2009 Reso_Accumulated Flow
2020 2020 Pressure_ Current value
2021 2021 Pressure_Peak
2022 2022 Pressure_Bottom
2023 2023 Reso_Pressure
2030 2030 Temperature _ Current value
2031 2031 Dew point _ Current value
2032 2032 Humidity _ Current value
2033 2033 Dew point_Enabled
2034 2034 Humidity_Enabled
2035 2035 Reso_Temperature
2036 2036 Reso_Dew point
2037 2037 Reso_Humidity
2040 2040 Valve status Monitor
2041 2041 Valve Control Request Status
2042 2042 Valve Operation Method
2043 2043 Valve Thres. Calibration Status
2044 2044 Valve Close Threshold
2045 - Reserved for System
2050 2050 Total Active Power
2052 2052 Reserved for System
2054 2054 Total Apparent Power
2056 2056 Total Accum. Act.Energy
2058 2058 Reserved for System
2060 2060 Total Accum. App.Energy
2062 2062 Common（Energy）_System A Address
~ ~ ~
2071 2071 Common（Energy）_System J Address
2072 2072 Reso_Phase Voltage
2073 2073 Reso_Line Voltage
2074 2074 Reso_Current
2075 2075 Reso_Active Power
2076 2076 Reso_Reactive Power
2077 2077 Reso_Apparent Power
2078 2078 Reso_Accum. Act.Energy
2079 2079 Reso_Accum. Rct.Energy
2080 2080 Reso_Accum. App.Energy
2081 2081 Reso_Frequency
2082 2082 Reso_Power Factor
2100 - A_Phase Voltage_1
2101 - A_Phase Voltage_2
2102 - A_Phase Voltage_3
2103 - A_Phase Voltage_（Average）
2104 - A_Line Voltage_1
2105 - A_Line Voltage_2
2106 - A_Line Voltage_3
2107 - A_Line Voltage_（Average）
2108 - A_Current_1
2110 - A_Current_2
2112 - A_Current_3
2114 - A_Current_（Average）
2116 - A_Active Power_1
2118 - A_Active Power_2
2120 - A_Active Power_3
2122 - A_Active Power_（Total）
2124 - A_Reactive Power_1
2126 - A_Reactive Power_2
2128 - A_Reactive Power_3
2130 - A_Reactive Power_（Total）
2132 - A_Apparent Power_1
2134 - A_Apparent Power_2
2136 - A_Apparent Power_3
2138 - A_Apparent Power_（Total）
2140 - A_Accum. Act.Energy
2142 - A_Accum. Rct.Energy
2144 - A_Accum. App.Energy
2146 - A_Frequency
2147 - A_Power Factor
2150-2197 - （B_***）
2200-2247 - （C_***）
2250-2297 - （D_***）
2300-2347 - （E_***）
2350-2397 - （F_***）
2400-2447 - （G_***）
2450-2497 - （H_***）
2500-2547 - （I_***）
2550-2597 - （J_***）
2800 2800 Simulation Mode
2801 2801 Output Ch.1 Simulation
2802 2802 Analog Ch.1 Simulation
2803 2803 Output Ch.2 Simulation
2804 2804 Analog Ch.2 Simulation
2805 2805 Output Ch.3 Simulation
2806 2806 Output Ch.4 Simulation
2807 2807 Output Ch.5 Simulation
2808 2808 Flow Simulation
2809 2809 Pressure Simulation
2810 2810 Temperature Simulation
2811 2811 Humidity Simulation
2812 2812 Dew point Simulation
2813 - Reserved for System
2814 2814 Total Active Power Simulation
2816 2816 Error Simulation
2817 - Reserved for System
3000 3000 Averaging time （Flow）
3001 - Reserved for System
3002 - Reserved for System
3003 3003 Display Averaging （Flow）
3004 3004 Hysteresis （Flow）
3005 3005 Zero Cut Flow Rate
3006 3006 Flow Pulse Weight
3008 3008 Accumulated Flow Auto reset
3009 3009 Span Adjustment
3010 3010 Advanced Detection Settings
3011 3011 Reference Temperature
3012 3012 Flow unit
3013 3013 Base Leak Flow Rate
3014 3014 Operating Flow Threshold
3015 3015 Operating Flow Delay
3016 3016 Leakage Alert Setting
3017 3017 Leakage Alert Threshold
3018 3018 Zero flow
3019 - Reserved for System
3100 3100 Response Time （Pressure）
3101 3101 Display Averaging （Pressure）
3102 3102 Hysteresis （Pressure）
3103 3103 Pressure unit
3200 3200 Hysteresis （Temperature）
3201 3201 Hysteresis （Dew point）
3202 3202 Temperature Offset
3203 3203 Dew Point Pressure
3204 3204 Temperature unit
3205 3205 Reserved for System
3300 3300 Valve Control Mode
3301 - Reserved for System
3302 3302 Valve Close Delay
3303 3303 Valve State at Startup
3304 3304 Valve Alert Delay
3305 3305 Fail-Safe Operation
3400 3400 Energy Pulse Weight
3402 3402 Current Alert Display
3403 3403 Power Alert Display
3404 3404 Stand-by Alert Display
3405 3405 Stand-by Alert Delay
3406 3406 Incorrect Wiring Display
3407 - Reserved for System
3500 3500 Address 0 Service type setting
3501 3501 Address 0 CT Model
3502 3502 Address 0 CT Range
3503 3503 Address 0 Include Power
3504 3504 Address 0 Simple Mode （Power）
3505 3505 Address 0 Dummy Voltage
3506 3506 Address 0 Dummy Power Factor
3507 3507 Address 0 Cut-Off Current
3508 3508 Address 0 Current Alert Thres.
3510 3510 Address 0 Power Alert Thres.
3512 3512 Address 0 Stand-by Alert Thres.
3520-3532 - （Address 1）
3540-3552 - （Address 2）
3560-3572 - （Address 3）
3580-3592 - （Address 4）
3600-3612 - （Address 5）
3620-3632 - （Address 6）
3640-3652 - （Address 7）
3660-3672 - （Address 8）
3680-3692 - （Address 9）
4000 4000 Energy Conversion Settings
4002 4002 CO2 Conversion Settings
4004 4004 Money Conversion Settings
4006 4006 Currency unit
4007 - Reserved for System
4100 4100 Screen Brightness
4101 4101 Screen Orientation
4102 4102 Indicator Mode
4103 4103 Indicator Color
4104 4104 Language
4105 4105 Key Lock Method
4106 4106 Key Lock Status
4107 4107 Password
4108 4108 Change Settings via PC
4109 - Reserved for System
4150 4150 Current Display 1
4151 4151 Multi View_Instant.Flow
4152 4152 Multi View_Accumulated Flow
4153 4153 Multi View_Pressure
4154 4154 Multi View_Temperature
4155 4155 Multi View_Dew point
4156 4156 Multi View_Humidity
4157 4157 Multi View_Total Active Power
4158 4158 Multi View_Accum. Act.Energy
4159 4159 Current Display 2_Flow
4160 4160 Current Display 2_Pressure
4161 4161 Current Display 2_Temperature
4162 4162 Current Display 2_Energy
4163 4163 Current Display 2_Threshold
4164 4164 Current Display 2_Multi View
4165 4165 Current Display 2_Energy Graph
4166 4166 Graph Timeframe_Flow
4167 4167 Graph Timeframe_Energy
4168 4168 Graph Timeframe_Energy Graph
4169 4169 Select Conversion_Energy Graph
4170 4170 Numeric Targets_Elec. + Consump.
4171 4171 Numeric Targets_Air Consumption
4200 4200 Date Time Monitoring_Year
~ ~ -
4205 4205 Date Time Monitoring_sec
4206 4206 Date and time settings_Year
~ ~ -
4211 4211 Date and time settings_sec
5000 - Graph Type
5001 - Graph Display Period
5002 - Graph Select Conversion
5003 - Reserved for System
5010 - Graph Resolution
5011 - Reserved for System
5012 - [A]Graph Data_1
5014 - [A]Graph Data_2
~ ~ ~
5072 - [A]Graph Data_31
5074-5134 - [B]Graph Data_1 ~ 31
5136-5196 - [C]Graph Data_1 ~ 31
5200 - Accum. Flow/Cycle
5202 - Elec. Energy/Cycle
5204 - Cycle Time
5206 - Flow/Cycle （Today）
5208 - Energy/Cycle（Today）
5210 - Cycle time （Today）
5212 - Cycle count （Today）
5214 - Elapsed Time（Today）
5216 - Operat. Time（Today）
5218 - Reserved for System

重點

執行 SRWR（感測器參數寫入指令）或 SPRD（感測器參數讀取指令）時，會寫入或讀取指定的感測器參數。
